　　电源的等效变换

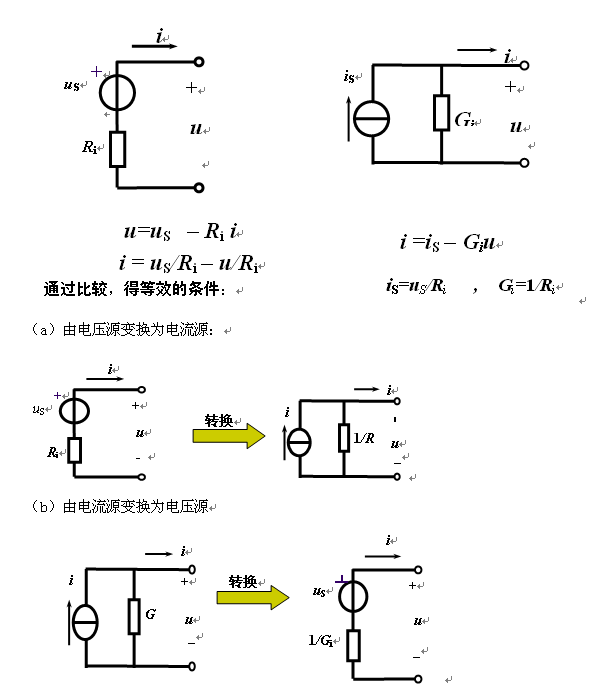

　　说明：实际电压源、实际电流源两种模型可以进行等效变换，所谓的等效是指端口的电压、电流在转换过程中保持不变。

　　结论：

　　(a)变换关系：数值关系: iS=uS /Ri;Gi=1/Ri，方向：电流源电流方向与电压源电压方向相反。

　　(b)等效是对外部电路等效，对内部电路是不等效的。

　　开路的电压源中无电流流过 Ri;开路的电流源可以有电流流过并联电导Gi

　　电压源短路时，电阻中Ri有电流;电流源短路时, 并联电导Gi中无电流。

　　(c)理想电压源与理想电流源不能相互转换。
