三、有压管道恒定流
下面讨论的是不考虑压缩性的气体在管道中的恒定流动以及恒定的液体的满管流。
有压管道恒定流的水力计算主要是确定管道中通过的流量;确定相应的水头;确定某断面的压强或压强沿管线的变化。
根据布置不同,可分为简单管道,串并联管道。
(一)简单管道

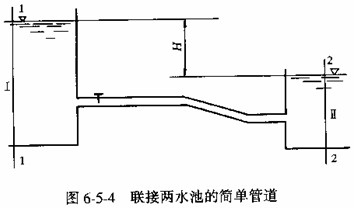

管径不变,没有分支的管道称为简单管道,见图6-5-4。水流自水池I经管道流至水池Ⅱ。两水池水面差为H。取上下游断面1—1和2—2,以Ⅱ池水面为基准面,可以写出能量方程:
上式中v1和v2分别为断面1和2的流速,hw是自断面1—1流至断面2—2的全部水头损失。一般情况下可以认为水池很大,v1≈v2≈0,则
式中 v——管中流速;
λ——管道沿程阻力系数;
l——管道总长度;
∑ζ——管道中各个局部阻力系数之和。
管中流量
将式(6-5-9)代入式(6-5-8)可得
