　　网络图和工作

　　网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。

　　网络图中的工作是计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。工作可以是单位工程;也可以是分部工程、分项工程;

　　网络图有双代号网络图和单代号网络图两种。

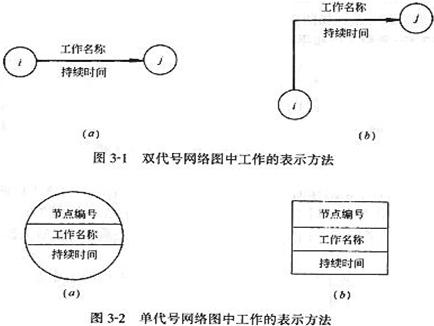

　　双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作;同时，节点表示工作的开始或结束以及工作之间的连接状态。转自环球网校edu24ol.com

　　单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系。

　　网络图中的节点编号严禁重复，每一条箭线上箭尾节点编号小于箭头节点编号。

　　在双代号网络图中，一项工作的名称可以用其箭尾和箭头节点编号来表示;而在单代号网络图中，一项工作必须有惟一的一个节点及相应的一个代号，该工作的名称可以用其节点编号来表示。

　　在双代号网络图中，有时存在虚箭线，称为虚工作。

　　虚工作既不消耗时间，也不消耗资源。

　　虚工作主要用来表示相邻两项工作之间的逻辑关系。为了避免两项工作编号重复，也需要用虚工作加以区分。

　　在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。转自环球网校edu24ol.com
