  双代号网络图的绘制

  (一)绘图规则

  在绘制双代号网络图时,一般应遵循以下基本规则:

  (1)网络图必须按照已定的逻辑关系绘制。(见P36图3-4)

  (2)网络图中严禁出现从一个节点出发,顺箭头方向又回到原出发点的循环回路。如果出现循环回路,会造成逻辑关系混乱,使工作无法按顺序进行。当然,此时节点编号也发生错误。(见图3-5)

  (3)网络图中的箭线(包括虚箭线,以下同)应保持自左向右的方向,不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。若遵循该规则绘制网络图,就不会出现循环回路。

  (4)网络图中严禁出现双向箭头和无箭头的连线。因为工作进行的方向不明确,因而不能达到网络图有向的要求。(见图3-6)

  (5)网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。图3—7即为错误的画法。

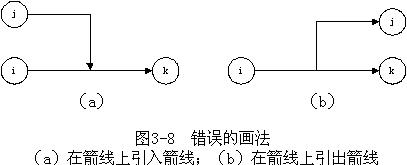

  (6)严禁在箭线上引入或引出箭线,图3—8即为错误的画法。

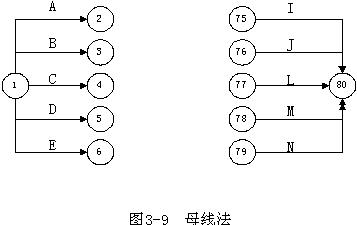

  但当网络图的起点节点有多条箭线引出(外向箭线)或终点节点有多条箭线引入(内向箭线)时,为使图形简洁,可用母线法绘图。

  (7)应尽量避免网络图中工作箭线的交叉。当交叉不可避免时,可以采用过桥法或指向法处理,如图3—10所示。

  (8)网络图中应只有一个起点节点和一个终点节点(见P38 图3-11,图3-12)。

  (二)绘图方法

  当已知每一项工作的紧前工作时,可按下述步骤绘制双代号网络图:

  1.绘制没有紧前工作的工作箭线,使它们具有相同的开始节点。

  2.从左至右依次绘制其他工作箭线。

  按下列原则进行:

  (1)当所要绘制的工作只有一项紧前工作时,则将该工作箭线直接画在其紧前工作箭线之后即可。

  (2)当所要绘制的工作有多项紧前工作时,应按不同情况分别予以考虑。

  3.当各项工作箭线都绘制出来之后,应合并那些没有紧后工作之工作箭线的箭头节点,以保证网络图只有一个终点节点。

  4.当确认所绘制的网络图正确后,即可进行节点编号。

  (三)绘图示例

  现举例说明前述双代号网络图的绘制方法。

  【例1】已知各工作之间的逻辑关系如表3-2所示,则可按下述步骤绘制其双代号网络图。

  1.绘制工作箭线A和工作箭线B,如图3—13(a)所示。

  2.按前述原则(2)中的情况①绘制工作箭线C,如图3—13(b)所示。

  3.按前述原则(1)绘制工作箭线D后,将工作箭线C和D的箭头节点合并,以保证网络图只有一个终点节点。当确认给定的逻辑关系表达正确后,再进行节点编号。表3—2给定逻辑关系所对应的双代号网络图如图3—13(c)所示。
