　　1Z203000 建设工程项目进度控制

　　命题考点四双代号网络计划的绘制及基本概念

　　【教材解读】

　　一、双代号网络计划的绘制

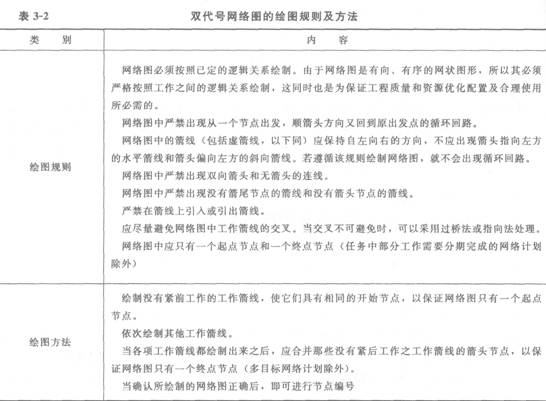

　　双代号网络图的绘图规则及方法见表3―2。

　　二、双代号网络计划的基本概念

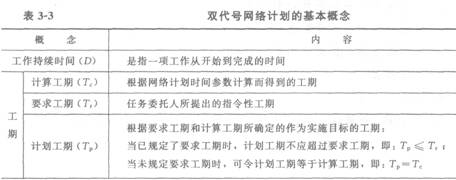

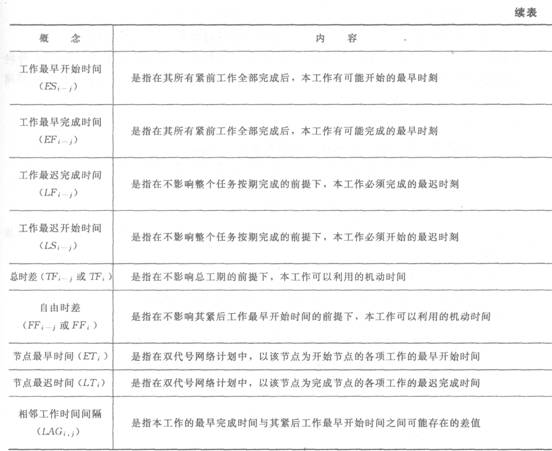

　　双代号网络计划的基本概念见表3-3。

　　【命题考点】

　　循环回路;双向箭头和无箭头;箭线的交叉;多个起点节点和终点节点;节点编号错误;工作最早开始时间;工作最早完成时间;工作最迟完成时间;工作最迟开始时间;总时差;自由时差。

　　【分析预测】

　　(1)分析判断双代号网络图存在哪些作图错误。

　　(2)要非常清楚地理解各个概念，为正确计算网络计划时间参数提供保障。

　　环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校一级建造师考试论坛，随时与广大考生朋友们一起交流！

　　编辑推荐：

　　2013年一级建造师新旧教材对比汇总

　　2013年一级建造师全程领跑套餐抢先热招

　　一级建造师百万奖学金申请

　　一级建造师常见问题

　　【考题回顾】

　　【2007年度考试真题】

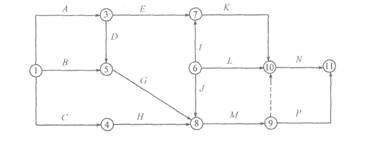

　　某工程单目标双代号网络计划如下图所示，图中错误的是(　　)。

　　A.有多个起点节点

　　B.有多个终点节点

　　C.有双向箭头连线

　　D.有循环回路

　　【答案】A单目标双代号网络计划要求只能有一个起点节点和终点节点，而只有外向箭线无内向箭线的为起点节点，则节点1与节点6均为起点节点，这是单目标双代号网络计划所不允许存在的。

　　环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校一级建造师考试论坛，随时与广大考生朋友们一起交流！

　　编辑推荐：

　　2013年一级建造师新旧教材对比汇总

　　2013年一级建造师全程领跑套餐抢先热招

　　一级建造师百万奖学金申请

　　一级建造师常见问题

　　【典型习题】

　　1.关于双代号网络图的绘图规则的叙述，错误的是(　　)。

　　A.网络图中可以出现双向箭头的连线，但是不可以出现无箭头的连线

　　B.严禁在箭线上引入或引出箭线

　　C.尽量避免网络图中工作箭线的交叉

　　D.网络图中应只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)

　　2.工作最早完成时间是指(　　)。

　　A.在其所有紧前工作全部完成后，本工作有可能开始的最早时刻

　　B.在其所有紧前工作全部完成后，本工作有可能完成的最早时刻

　　C.在不影响整个任务按期完成的前提下，本工作必须完成的最迟时刻

　　D.在不影响整个任务按期完成的前提下，本工作必须开始的最迟时刻

　　4.在双代号网络计划中，在不影响总工期的前提下，本工作可以利用的机动时间是(　　)。

　　A.总时差

　　B.最早开始时间

　　C.自由时差

　　D.最迟开始时间

　　5.相邻工作时间间隔是指本工作的最早完成时间与其(　　)之间可能存在的差值。

　　A.紧后工作最早完成时间

　　B.紧前工作最早开始时间

　　C.紧后工作最早开始时间

　　D.紧前工作最早完成时间

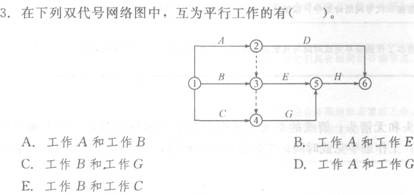

　　【答案】1.A2.B3.AE4.A5.C
