1F420113水利水电工程施工现场规划与总平面布置的要求P303
一、施工总布置及施工分区规划
(四)施工分区规划布置应遵守的原则
1.以混凝土建筑物为主的枢纽工程，施工区布置宜以砂、石料的开采、加工和混凝土的拌合、浇筑系统为主;以当地材料坝为主的枢纽工程，施工区布置宜以土石料采挖和加工、堆料场和上坝运输线路为主。(案例)
2.机电设备、金属结构安装场地宜靠近主要安装地点。
3.施工管理及生活营区的布置考虑风向、日照、噪声、绿化、水源水质等因素，与生产设施应有明显界限。
4.主要物资仓库、站场等储运系统宜布置在场内外交通衔接处。
5.施工分区规划布置考虑施工活动对周围环境的影响，避免噪声、粉尘等污染对敏感区(如学校、住宅区等)的危害。
三、施工总平面图
(二)施工总平面图的设计要求
1.在保证施工顺利进行的前提下，尽量少占耕地。
2.临时设施最好不占用拟建永久性建筑物和设施的位置。
3.在满足施工要求的前提下，最大限度地降低工地运输费。
4.在满足施工需要的条件下，临时工程的费用应尽量减少。
5.工地上各项设施，应该明确为工人服务，而且使工人在工地上因往返而损失的时间最少。
6.遵循劳动保护和安全生产等要求。
必须使各房屋之间保持一定的距离。储存燃料及易燃物品的仓库，如汽油、柴油等，距拟建工程及其他临时性建筑物不得小于50m。
(案例一2013真题)
背景资料
某平原地区水库除险加固工程由大坝、泄洪闸、灌溉涵洞、溢洪道等建筑物组成，大坝为均质土坝，长1100m，最大坝高18m。其除险加固主要内容：①培厚背水坡土方及加高坝顶;②拆除重建坝顶道路;③新建坝顶混凝土防浪墙;④加固泄洪闸;⑤拆除重建灌溉涵洞;⑥拆除背水坡砌石护坡，重建混凝土框格草皮护坡;⑦拆除迎水面砌石护坡，重建混凝土预制块护坡：⑧新建安全监测设施等。工程所在地区6、7、8三个月为汛期，非汛期施工导流标准为5年一遇，泄洪闸及灌溉涵洞均可满足非讯期导流要求。本工程于2009年10月开工;2011年4月底结束。灌溉涵洞由6节洞身组成，断面尺寸均为12mx4mx3m(长×宽×高)，洞内四角设有0.5mx0.5m的贴角，洞身编号从迎水侧至背水侧依次为a~f。
工程施工中发生了如下事件：

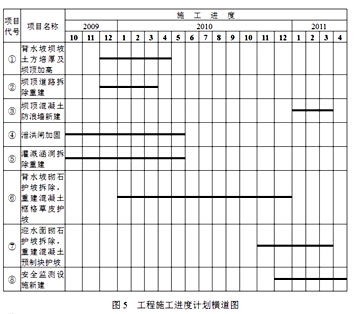

事件一：施工单位根据总体进度目标编制了本工程施工进度计划横道图，如图5所示。
事件二：为确保工期，施工单位在灌溉涵洞洞身施工时配备了3套模板，并制定了混凝土施工措施计划。
事件三：为保证混凝土的质量，施工组织设计方案对混凝土质量控制提出了具体要求，列出了混凝土拌合物可能出现不合格料的情况。
事件四：当洞身混凝土强度达到设计要求后，监理单位组织进行涵洞两侧基坑的隐蔽单元工程验收，施工单位即开始进行土方回填。
事件五：灌溉涵洞项目划分为一个单位工程，涵洞洞身为其中一个分部工程。该分部工程共有24单元工程，质量全部合格;18个单元工程质量等级为优良;主要单元、重要隐蔽单元工程共12个，单元工程质量等级达到优良的为10个;该分部工程共取混凝土试件26组，试件质量合格;机电产品质量合格，中间产品质量全部合格，原材料、金属结构及启闭机制造质量合格;该分部工程施工中未发生过质量事故。
【问题】：
1)根据事件一，指出横道图中施工进度计划不妥之处(不考虑工作持续时间)，并简要说明理由。
2)根据事件二，为了确保工期，指出6节涵洞洞身适宜的工顺序(用编号表示);说明浇筑止水部位混凝土的注意事项。
3)根据事件二，指出每节涵洞洞身适宜的混凝土浇筑仓数及相应部位。
4)根据《水工混凝土施工规范》(DL/T，5144-2001),分析本工程混凝土拌合物可能出现不合格料的情况有哪些。
5)根据《碾压式土石坝施工规范》(DL，5129-2001)，指出事件四中涵洞两侧回填土的施工技术要求。
6)根据事件五，评定灌溉涵洞分部工程的质量等级，并说明理由。
【答案】：
1)：(1)④与⑤同时施工不妥，因④与⑤在非汛期施工中要互为导流;
(2)②比①提前完工不妥;因②中的道路重建完工时间必须在①完成之后。
(3)⑥比①开工迟不妥;应先开工⑥中的拆除部分后再开工①。
2)先a、c、e;再b、d、f(或先b、d、f.再a、c、e);
(1)止水片高程处不得设置施工缝;
(2)混凝土浇筑时，不得冲撞止水片：
(3)振捣器不得触及止水片：;
(4)嵌固止水片的模板应适当推迟拆模时间。
3)洞身分两仓浇筑，底板及侧墙下部(贴角部位)和侧墙上部及顶板。
4)(1)错用配料单，质量不满足要求：
(2)配料时任一种材料计量失控或漏配：
(3)拌合不均匀(或夹生料);
(4)出机口混凝土坍落度超过最大允许值。
5)①填筑前，混凝土表面乳皮、粉尘及其上附着物必须清除干净。
②应先洒水湿润混凝土表面，并边涂浓泥浆、边铺土、边压实。
③泥浆土与水的质量比宜为1：2.5-1：3.0。
④泥浆涂刷高度必须与铺土厚度一致，并应与下部涂层相衔接，严禁泥浆干涸后铺土和压实。
⑤压实机具应采用振动夯、蛙夯或小型振动碾等。
⑥填土面与涵洞侧壁混凝土表面脱开时必须予以清除重填。
⑦函洞两侧填土应保持均衡上升。
6)合格。单元工程优良率=18/24=75.0%>70%，但主要单元、重要隐蔽单元工程质量优良率
10/12=83.3%<90%。
案例二
背景资料
某平原地区大(1)型水库(骆阳湖)泄洪闸闸孔36孔，设计流量4000m3/s，校核流量7000m3/s。该泄洪闸建于上世纪六十年代末，2006年进行除险加固。主要工程内容有：(1)桥头堡、启闭机房拆除重建;(2)公路桥桥面及栏杆翻修;(3)闸墩、闸底板混凝土表面防碳化处理;(4)闸底板、闸墩向上游接长5m;(5)原弧形钢闸门更换为新弧形钢闸门;(6)原卷扬启闭机更换为液压启闭机;(7)上游左右侧翼墙拆除重建等七项。主要工程量：混凝土4.6万m3，土方42万m3，金属结构1086t，总投资1.22亿元。
施工导流采用全段围堰法，围堰为土围堰，级别为3级，长410m，堰项高程30.3m，施工期水库设计静水位27.8m，波浪高度1.5m，围堰采用水中倒土双向进占法施工，总填筑方量30万m3。

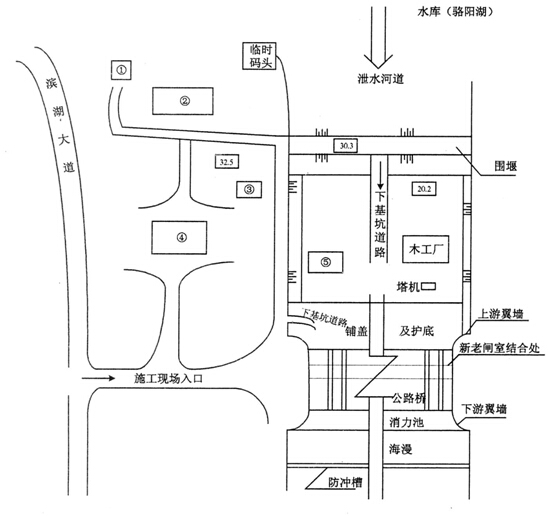

根据施工需要，现场布置有混凝土拌合系统、钢筋加工厂、木工厂、临时码头、配电房等临时设施。其平面布置示意图如下，图中①、②、③、④、⑤为临时设施(混凝土拌合系统、油库、机修车间、钢筋加工厂、办公生活区)代号。
混凝土表面防碳化处理采用ST--9608聚合物防水防腐涂料。闸底板和闸墩向上游接长5m采用锚固技术使新、老闸底板和闸墩连为一体。
问题
1.根据有利生产、方便生活、易于管理，安全可靠的原则，给出示意图中代号①、②、③、④、③所对应临时设施的名称。
2.指出上述七项加固内容中设计工作方面最关键的一项并简述理由。
3.指出上述七项加固内容和临时工程中施工方面最关键的两项并简述理由。
4.复核围堰堰顶高程是否满足《水利水电工程施工组织设计规范》(SL303―2004)的规定。
5.根据《建设工程安全生产管理条例》，施工单位应在上图中的哪些地点和设施附近设置安全警示标志?
答案
1.①油库;②混凝土拌合系统;③机修车间;④办公生活区;⑤钢筋加工厂
2.闸底板、闸墩向上游接长5m[或第(4)项]
理由：老闸室沉降已经结束，新、老闸底板基有可能产生不均匀沉降(或新老闸底板、闸墩易在结合部位产生裂缝导致加固失败);新老混凝土结合部位处理(或锚固)技术复杂。
3.
(1)围堰;理由：本工程围堰级别高(3级)、规模大(30万m3)、难度高(水中倒土8m)。
(2)闸底板、闸墩向上游接长5m[或第(4)项];理由：新接长的闸底板、闸墩混凝土与原有闸底板、闸墩混凝土结合部位的处理技术要求高，施工难度大，其施工质量对工程安全至关重要。
4.
27.8m+1.5m+0.7m=30.0m<30.3m[或30.3m-27.8m-1.5m=1.0m≥0.7m，故堰顶高程符合规定。
5.施工现场入口、油料库、塔机、配电房、下基坑道路进口处、脚手架、围堰、工程拆除部位、木工厂等。
