【摘要】为方便各位考生更好的备考一级建造师考试，环球网校一级建造师频道特地整理了一级建造师《项目管理》权威复习资料，本文为大家准备的是一建《项目管理》内部讲义：掌握工程网络计划的类型和应用，希望可以帮助各位一级建造师考生备考。
最新推荐： 2014一级建造师真题、答案及解析发布中!
课程推荐： 2015年招生方案
★★★★★掌握工程网络计划的类型和应用
掌握工程网络计划的类型和应用
我国《工程网络计划技术规程》(JGJ/T121-99)推荐常用的工程网络计划类型包括：
1.双代号网络计划;
2.单代号网络计划;
3.双代号时标网络计划;
4.单代号搭接网络计划。
★★★★★双代号网络计划
一、双代号网络计划
(―)双代号网络计划的基本概念
1.箭线(工作)
2.节点(又称结点、事件)
3.线路
4.逻辑关系
(二)双代号网络计划的绘图规则
1.双代号网络图必须正确表达已定的逻辑关系。
2.双代号网络图中，严禁出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。
3.双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。
4.双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
5.当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制(但应满足一项工作用一条箭线和相应的一对节点表示)。
6.绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。
7.双代号网络图中应只有一个起点节点和一个终点节点(多目标网络计划除外)，而其他所有节点均应是中间节点。
8.双代号网络图应条理清楚，布局合理。
练习：

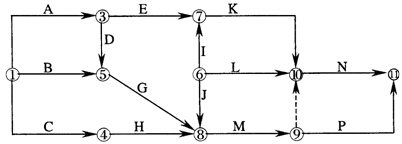

1.某分部工程双代号网络图如下图所示，图中错误是( )。
A.存在循环回路 B.节点编号有误
C.存在多个起点节点 D.存在多个终点节点
【答案】C
【解析】 1和6两个节点都是开始节点。

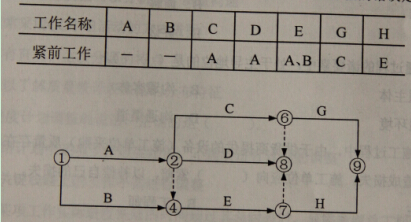

2.根据下列逻辑关系表绘制的双代号网络图如下图所示，其存在的错误是( )。
A.节点编号不对 B.有多个终点节点
C. 逻辑关系不对 D. 有多个起点节点
【答案】B
【解析】图中8、9两个节点为终点节点，没有外向箭线，因而答案为B。
环球网校友情提示：如果您在此过程中遇到任何疑问，请登录环球网校一级建造师频道及考试论坛，随时与广大考生朋友们一起交流!
