摘要 咨询工程师决策分析讲义:总图运输

  第六节 总图运输

  一、总图运输方案研究的依据

  总图运输方案研究:是对工程总体空间和设施进行合理布置。

  主要依据:是确定的项目建设规模,此外还需结合场地、物流、环境、安全、美学等条件和要求。

  二、总图运输方案

  (一)总体布置与厂区总平面布置

  1.总体布置的要求 <新>

  (1)满足生产工艺过程要求;

  (2)满足厂内外运输的要求;

  (3)适应自然条件(气象、地形、水文、地质等)和城市规划的要求;

  (4)符合防火、安全、环境保护和卫生规划的要求。

  2.厂区总平面布置的要求<变>

  (1)满足生产工艺流程和物料流向要求。

  (2)进行合理的生产功能分区。

  (3)生产装置布置充分利用风向,考虑工程地质及水文地质的影响。

  (4)结合场地地形、地质、地貌等条件,因地制宜并尽可能做到紧凑布置,最大限度地节约用地。

  (5)总平面布置要与厂外铁路接轨站、码头的位置相适应。

  (6)合理确定厂区通道宽度。

  (7)对有洁净要求的生产装置和辅助设施的布置要考虑风向的影响,合理布置建筑朝向。

  (8)改扩建项目应符合新老产品流程的要求。

  厂区总平面布置:按照工厂性质、规模、生产流程、物流运输、环境保护、防火防爆、安全卫生、施工检修、生产经营等要求,在总体布置的基础上,结合自然条件(场地地形地貌、气象因素、防洪排涝等)及厂外配套设施分布,进行合理布置,经方案比较后择优选择。

  (二)竖向布置

  1.竖向布置

  2.竖向布置的要求<新>

  (1)竖向布置应与总体布置和总平面布置相协调。

  (2)满足生产工艺、场内外运输装卸、管道敷设对坡向、坡度、高程的要求。

  (3)充分利用地形,选择相适应的竖向布置形式,合理确定建、构筑物和铁路、道路的标高,避免深挖高填,力求减少土石方工程量,保证物流人流的良好运输与通行。

  (4)保证场地排水通畅,不受潮水、内涝、洪水的威胁。

  (三)运输

  1.相关概念

  (1)企业物流系统:运输是物流活动的核心。

  (2)运输活动:

  (3)厂外运输方案:

  (4)厂内运输方案:

  2.厂外运输方案

  根据厂外运进、厂内运出的实物量、物态特性、包装方式、产地、运距、可能运输方式,通过经济技术比较,确定并推荐运输方式,编制厂外运输量一览表(教材108页见表3-14)。

  厂外运输方案比选:

  经济技术比较选择的比较因素一般包括:运输距离、包装方式、线路能力、运费、运输工具来源、运力、运输可靠程度、安全程度、承运公司资质等。

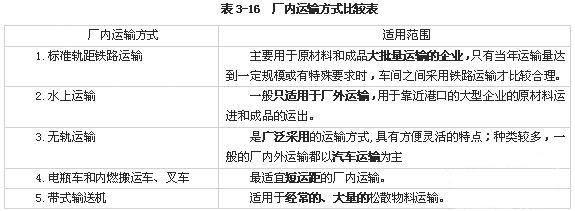

  3.厂内运输方案

  (四)厂区道路

  1.路布置的要求(六条)

  ①满足生产、运输和消防的要求,合理分散物流和人流,避免或减少与铁路的交叉,使主要人流、物流路线短捷,运输安全,工程量小;

  ②与厂外道路衔接顺畅,便于直接进入国家道路网;<新>

  ③与厂区的总平面布置、竖向布置、铁路、管线、绿化等布置相协调;

  ④尽可能与主要建筑物平行布置;

  ⑤根据生产规模、企业类型、道路类别、使用要求、交通量等综合考虑确定道路等级及其主要技术指标;

  ⑥当人流集中,采用混合交通会影响行人安全时,应设置人行道。

  2.路方案设计的内容

  包括道路型式、路面宽度和纵坡的确定,以及路面的选择。

  3.路方案设计的深度

  应满足总平面布置、土石方量计算和投资估算的要求。

  [例题5]决策分析与评价阶段的厂区道路方案设计的深度要满足( )的要求。(2005年真题)

  A.工艺技术方案设计

  B.土石方量计算

  C.投资估算

  D.总平面布置

  E.绿化布置

  [答案] BCD
