技术与计量第15讲：道路、桥梁4

　　拱桥按其结构体系分为：

　　(1)简单体系拱桥。在简单体系拱桥中，桥上的全部荷载由主拱单独承受，它们是桥跨结构的主要承重构件。拱的水平推力直接由墩台或基础承受。

　　1)主拱构造。根据受力特点，主拱的构造应满足下列要求：拱石受压面应选择较大的平整面，并使拱石的大头向上，小头向下，受压面的砌缝应与拱轴线相垂直;当拱厚较大时，宜采用2-4层砌筑，并应纵横错缝。

　　2)拱上建筑构造。分为实腹式和空腹式两种。

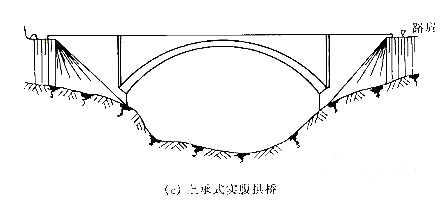

　　实腹式拱上建筑由拱腔填料、侧墙、护拱和桥面系等部分组成，一般适用于小跨径拱桥。

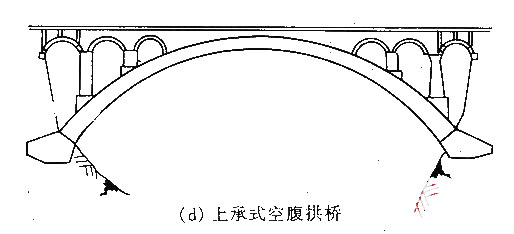

　　空腹式拱上建筑最大的特点在于具有腹孔和腹孔墩。腹孔有拱式腹孔、梁(板)式腹孔两种形式。腹孔跨径不宜过大，腹孔的构造应统一。

　　3)细部构造。为了防止不规则裂缝的出现，需在相对变形较大的位置设置伸缩缝，在相对变形较小的位置设置变形缝。桥面系 均应在相应位置设置伸缩缝或变形缝，以适应主拱的变形。

　　实腹式拱桥的伸缩缝通常设在两拱脚的上方，并需在横桥方向贯通全宽及侧墙的全高。

　　(2)组合体系拱桥。组合体系拱桥一般由拱和梁、桁架或刚架等两种以上的基本结构体系组合而成，拱桥的传力结构与主拱共同承受荷载。根据构造方式及受力特点，组合体系拱桥可分为桁架拱桥、刚架拱桥、桁式组合拱桥和拱式组合体系桥等四大类。

　　1)桁架拱桥又称拱形桁架桥，是由拱和桁架两种结构体系组合而成。

　　2)刚架拱桥也是一种有推力的拱桥。其主结构由拱肋构成主拱，拱上建筑取斜腿刚构的形式，并联结成整体，故名刚架拱桥。

　　桁架拱桥和刚架拱桥均属于整体型上承式拱桥。

　　3)桁式组合拱桥是由两端的悬臂桁架梁和中段的桁架拱组成的拱梁组合体系，也是一种有推力结构。主孔桁架一般采用斜杆式。

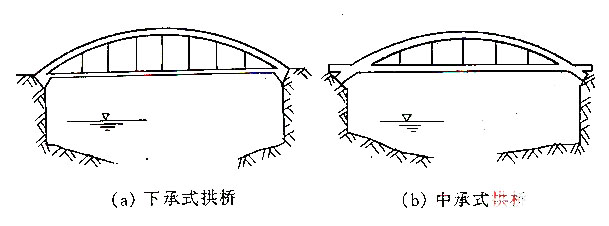

　　4)拱式组合体系桥是将拱肋和系杆组合起来，共同承受荷载，可充分发挥各构件的材料强度。拱式组合体系桥可做成有推力和无推力两种形式，也可以做成上承式、中承式或下承式三种形式。一般无推力中、下承式的拱式组合体系桥使用较多，无推力的拱式组合体系桥常称为系杆拱桥.

　　3.刚架桥

　　刚架桥是由梁式桥跨结构与墩台(支柱、板墙)整体相连而形成的结构体系，其梁 柱结点为刚结。按照其静力结构体系可分为单跨或多跨的刚架桥;也可分为铰支承刚架桥 和固端支承刚架桥。

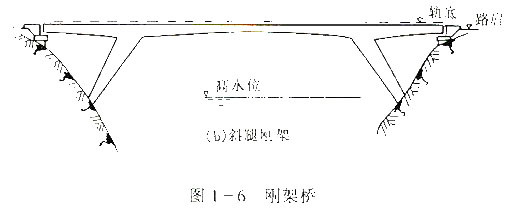

　　刚架桥的支柱做成直柱式称门形刚架桥，做成斜柱式称斜腿刚架。

　　刚架桥的主梁截面形式与梁式桥相同。主梁在纵向的变化可采用等截面、变宽截面和 变高截面等。

　　刚架桥的支柱有薄壁式和柱式。柱式又分单柱式和多柱式

　　例题.刚架桥按照其静力结构体系可分为[ ]的刚架桥。

　　A.单跨

　　B.多跨

　　C.铰支承

　　D.固端支承

　　E.柔性支承

　　答案;A、B

　　4.悬索桥

　　悬索桥又称吊桥，是最简单的一种索结构。其特点是桥梁的主要承载结构由桥塔和悬挂在塔上的高强度柔性缆索及吊索、加劲梁和锚碇结构组成。现代悬索桥一般由桥塔、主缆索、锚碇、吊索、加劲梁及索鞍等主要部分组成。

　　(1)桥塔。桥塔是悬索桥最重要的构件。大跨度悬索桥的桥塔主要采用钢结构和钢筋混凝土结构。其结构形式可分为桁架式、刚架式和混合式三种。

　　(2)锚碇。锚碇是主缆索的锚固构造。主缆索中的拉力通过锚碇传至基础。

　　(3)主缆索。主缆索是悬索桥的主要承重构件，可采用钢丝绳钢缆或平行丝束钢缆，大跨度吊桥的主缆索多采用后者。

　　(4) 吊索。吊索也称吊杆，是将加劲梁等恒载和桥面活载传递到主缆索的主要构件。吊索可布置成垂直形式的直吊索或倾斜形式的斜吊索，其上端通过索夹与主缆索相连，下端与加劲梁连接。吊索与主缆索连结有两种方式：鞍挂式和销接式。吊索与加劲梁联结也有两种方式：锚固式和销接固定式。

　　(5)加劲梁。加劲梁是承受风载和其他横向水平力的主要构件。大跨度悬索桥的加劲梁均为钢结构，通常采用桁架梁和箱形梁。

　　(6)索鞍。索鞍是支承主缆的重要构件。索鞍可分为塔顶索鞍和锚固索鞍。

　　5，组合式桥

　　组合式桥是由几个不同的基本类型结构所组成的桥。

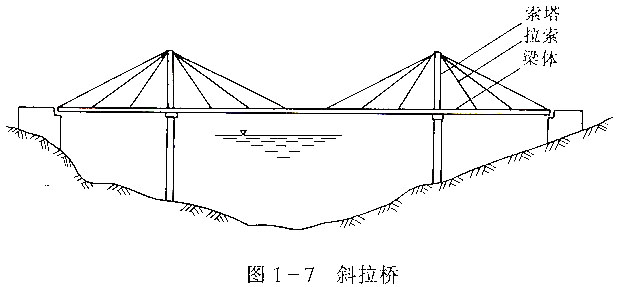

　　斜拉桥是典型的悬索结构和梁式结构组合的，由主梁、拉索及索塔组成的组合结构体系。这里仅就混凝土斜拉桥介绍其构造特点。

　　(1)拉索。拉索是斜拉桥的主要承重构件，拉索的造价约占全桥的25%-30%。目前采用较多的有平行钢丝束，钢绞线束和封闭式钢索。

　　(2)主梁。混凝土斜拉桥常用的主梁结构形式有连续梁、悬臂梁、悬臂和连续刚构等。

　　(3)索塔。索塔主要承受轴力，有些索塔也承受较大的弯矩。

　　(三)桥梁支座

　　桥梁支座是桥跨结构的支承部分，它将桥跨结构的支承反力传递给墩台，并保证桥跨结构在荷载作用下满足变形要求。

　　支座按其允许变形的可能性分为固定支座、单向活动支座
