扭矩与扭矩图
当杆件受一对转向相反,作用在垂直于杆轴线的两个平面内的外力偶作用时,杆件将发生扭转变形(图 3 一12 )。
受扭杆件的内力(扭矩)可采用截面法求得。扭矩的正负号一般规定为:当扭矩按右手螺旋法则指向横截面外法线时为正,反之为负。

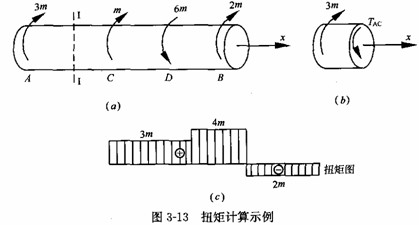

例如图 3 -13 ( a )所示的扭杆,为求 AC 段的扭矩,在该段内用截面I-I将杆切开,取截面左侧部分为隔离体(图 3 -13b ) ,由静力平衡方程:
ΣMx=0:3m-TAC=0
可得:
TAC=3m
在 CD 、 DB 段内用截面将杆切开,利用同样方法可求得这两段的扭矩为
TCD=3m+m=4m
TDB=3m+m-6m=4m
据此可作出扭矩图如图 3 -13 (c)所示。
