筒体结构的受力性能和工作特点

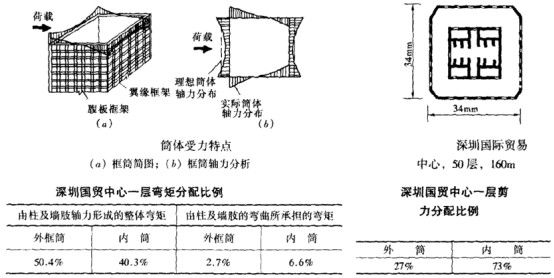

1.筒体是空间整截面工作的,如同一竖在地面上的悬臂箱形梁。框筒在水平力作用下不仅平行于水平力作用方向上的框架(称为腹板框架)起作用,而且垂直于水平方向上的框架(称为翼缘框架)也共同受力。薄壁筒在水平力作用下更接近于薄壁杆件,产生整体弯曲和扭转。
2.框筒虽然整体受力,却与理想筒体的受力有明显的差别。理想简体在水平力作用下,截面保持平面,腹板应力直线分布,翼缘应力相等,而框筒则不保持平截面变形,腹框架柱的轴力是曲线分布的,翼缘框架柱的轴力也是而均匀分布;靠近角柱的柱子轴力大,远离角柱的柱子的轴力小。这种应力分布不再保持直线规律的现象称为剪力滞后。由于存在这种剪力滞后现象,所以简体结构不能简单按平面假定进行内力计算。
3.在筒体结构中,剪力墙筒的截面面积较大,它承受大部分水平剪力,所以柱子承受的剪力很小;而由水平力产生的倾覆力矩,则绝大部分由框筒柱的轴向力所形成的总体弯矩来平衡,剪力墙和柱承受的局部弯矩很小。由于这种整体受力的特点,使框筒和薄壁筒有较高的承载力和侧向刚度,而且比较经济。
4.当外围柱子间距较大时,则外围柱子形不成框筒,中央剪力墙内筒往往将承受大部分外力产生的剪力和弯矩,外柱只能作为等效框架,共同承受水平力的作用,水平力在内筒与外柱之间的分配,类似框剪结构。
5.成束筒由若干个筒体并联在一起,共同承受水平力,也可以看成是框筒中间加了一框架隔板。其截面应力分布大体上与整截面简体相似,但出现多波形的剪力滞后现象,这样,它比同样平面的单个框筒受力要均匀一些。
