　　534.2.2 SPD的接线

　　应在电气装置的电源进线端或其附近装设电涌保护器(SPD)，至少应在下面所列各点之间装设(见附录A、B和C)：

　　a) 当在电气装置的电源进线端或其附近，中性线与PE(保护线)直接相连，或没有中性线时：

　　接在每一相线与总接地端子或总保护线之间，取其路径最短者;

　　注：在IT系统中，中性线与PE线之间接了阻抗，不能认为二者是直接相连。

　　b) 当在电气装置的电源进线端或其附近，中性线与PE(保护线)不直接相连时;

　　接线形式1：接在每一相线与总接地端子或总保护线之间，和接在中性线与总接地端子或保护线之间，取其路径最短者：或

　　接线形式2：接在每一相线与中性线之间和接在中性线与总保护端子或保护线之间，取其路径较短者。

　　注：若系统中某一相线接地，在本标准中，则认为它等效于中性线接地。

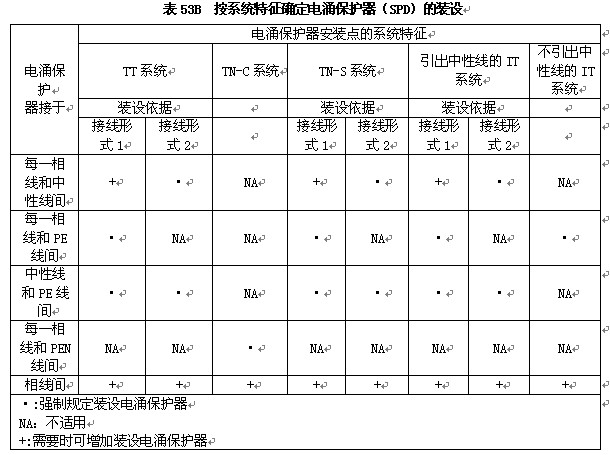

　　在电气装置的电源进线端或其附近装设电涌保护器(SPD)，安装概况如附录A至C所示，并符合表53B。
