电流和电压的参考方向
(1)实际电路中，正电荷移动的方向规定为电流的实际方向;电路中两点电位从高到低的方向规定为电压的实际方向。
(2)参考方向则是指电路图上标示的电压、电流的箭头方向，是人为任意假定的。电路图中的参考方向一但标定，在整个电路分析计算过程中就不容改变。参考方向提供了电压、电流方程式中各量前面正、负号确定的依据。若电压、电流得正值，说明标定的电压、电流参考方向与电压、电流的实际方向相符;若电压、电流得是负值，则说明假定的参考方向与实际方向相反。

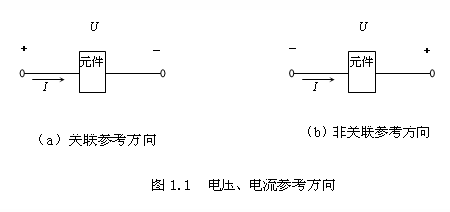

(3)如下图所示，一个电路元件是负载时，就把这个元件两端的电压与通过这个元件上的电流的参考方向一致时，称为关联参考方向;反之，称为非关联参考方向。
