　　基尔霍夫定律

　　基尔霍夫定律是任何集总参数电路都适用的基本定律，它包括电流定律和电压定律。

　　基尔霍夫电流定律

　　基尔霍夫电流定律(Kirchhoff’sCurrentLaw),简写为KCL，描述电路中各电流的约束关系，它可表述为：

　　对于任一集总参数电路的任一节点，在任一时刻，流出(或流进)该节点全部支路电流的代数和等于零，其数学表达式为

　　结论：KCL方程是以支路电流为变量的常系数线性齐次代数方程，它对连接到该结点的各支路电流施加了线性约束。

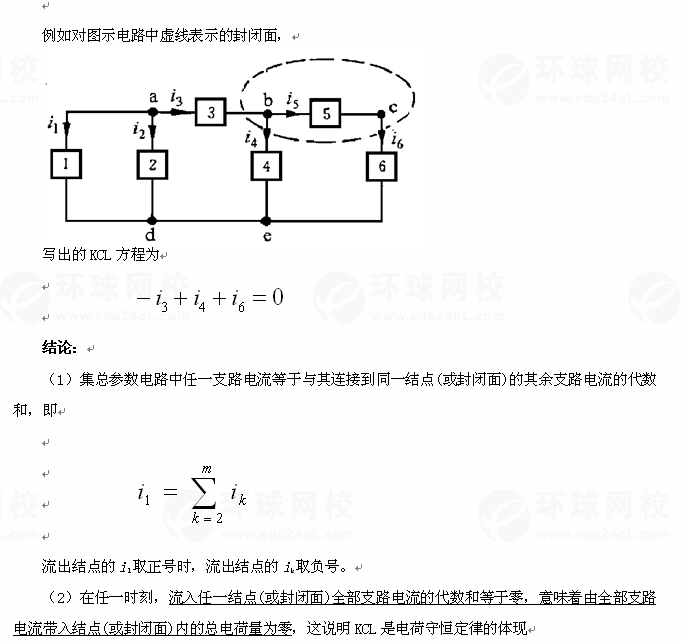

　　KCL不仅适用于结点，也适用于任何假想的封闭面，即流出任一封闭面的全部支路电流的代数和等于零。
