电气工程师辅导:工程建设标准强制条文火电部分(31)

　　5.7.2 发电厂各建、构筑物的间距，不应小于表5.7.2的规定。

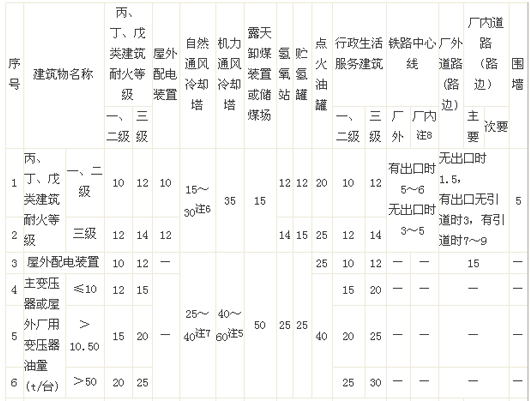

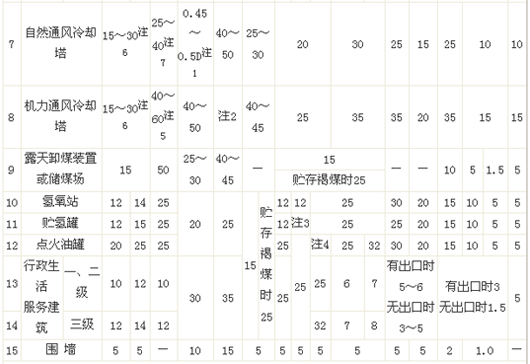

　　表5.7.2 发电厂各建筑物、构筑物的最小间距

　　注1：D为逆流式自然通风冷却塔进风口下缘塔筒直径(人字柱与水面交点处直径)。取相邻较大塔的直径。冷却塔布置，当采用非塔群布置时，塔间距宜为0.45D，困难情况下可适当缩减，但不应小于4倍标准进风口的高度。采用塔群布置时，塔间距宜为0.5D，有困难时可适当缩减，但不应小于0.45D。当间距小于0.5D时，应要求冷却塔采取减小风的负压荷载的措施。

　　注2：机力通风冷却塔之间的间距：当盛行风向平行于塔群长边方向时，根据塔群前后错开的情况，可取0.5倍～1.0倍塔长;当盛行风向垂直于塔群长边方向且两列塔呈一字形布置时，塔端净距不得小于9m。

　　注3：为相邻较大贮氢罐直径。

　　注4：按GBJ l6执行。

　　注5：在非严寒地区采用40m，严寒地区采用有效措施后可小于60m。

　　注6：自然通风冷却塔(机力通风冷却塔)与主控制楼，单元控制楼、计算机室等建筑物采用30m，其余建、构筑物均采用15m～20m(除水工设施等采用15m外，其他均采用20m)。

　　注7：为冷却塔零米(水面)外壁至屋外配电装置构架边净距，当冷却塔位于屋外配电装置冬季盛行风向的上风侧时为40m，位于冬季盛行风向的下风侧时为25m。

　　注8：厂外铁路中心线按表中数值，厂内铁路中心线有出口时4.25m～5m，无出口时3m。
