　　6.4.4.1 不允许存在酌缺陷：$lesson$

　　a) 性质判定为裂纹、坡口未熔合、层间未熔合、未焊透及密集性缺陷者。

　　b) 单个缺陷回波幅度大于或等于DAC-6dB者。

　　c) 单个缺陷回波幅度大于或等于DAC-10dB且指示长度大于5mm者。

　　6.4.4.2 允许存在的缺陷：

　　单个缺陷回波幅度小于DAC-6dB，且指示长度小于或等于5mm者。

　　7.4.4.1不允许存在的缺陷：

　　a) 性质判定为裂纹、坡口未熔合、层间未熔合及密集性缺陷者;

　　b) 单个缺陷回波幅度大于或等于DAC+4dB者。

　　c) 单个缺陷回波幅度大于或等于DAC，且指示长度大于5mm者。

　　7.4.4.2 允许存在缺陷：

　　单个缺陷回波幅度小于DAC+4dB，且指示长度小于或等于5mm者。

　　《钢制承压管道对接焊接接头射线检验技术规程》DL/T 821-2002

　　6.2.2 分级评定

　　圆形缺陷的焊缝质量分级应根据母材厚度和评定框尺尺寸确定，各级允许点数的上限值符合表9的规定。

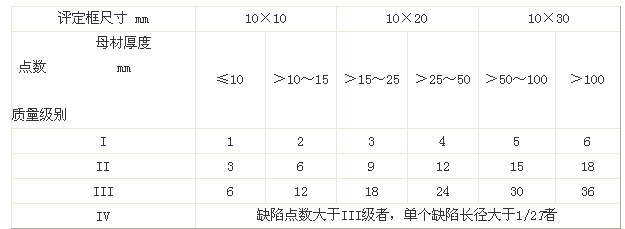

　　表9 圆形缺陷的分级
