　　6.4.1 外径大于89mm的管子，未焊透的焊缝质量分级应符合表11的规定。

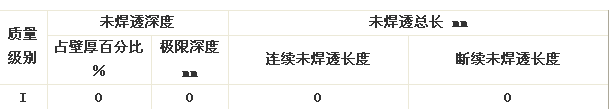

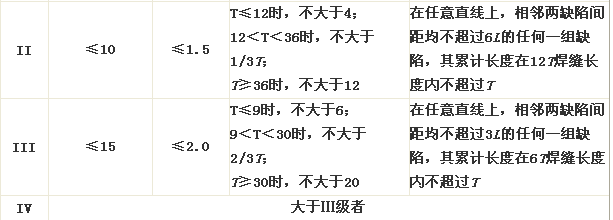

　　表11 未焊透的分级

　　注1：表中L为断续未焊透中最长者的长度，T为管壁厚度。

　　注2：同一焊缝质量级别中，未焊透深度中占壁厚的百分比和极限深度此两个条件须同时满足。

　　注3：当两个或两个以上未焊透在一直线上且相邻间距小于或等于较小未焊透长度尺寸时，应作为单个连续未焊透处理，其间距也应计入未焊透长度，否则应分别评定。

　　注4：当被检焊缝长度小于12T(II级)或6T(III级)时，可按被检焊缝长度与12T(II级)或6T(III级)的比例折算出被检焊缝长度内未焊透缺陷允许值。当折算的未焊透缺陷总长度小于单个(连续)未焊透缺陷长度时，以单个(连续)未焊透缺陷长度为允许值。

　　注5：按DL 5007规定，采用氩弧焊打底的对接接头不允许有根部未焊透缺陷。
