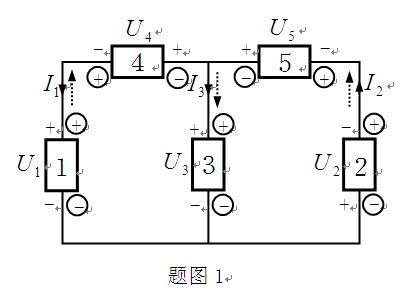

1. 题图所示电路中，5个元件代表电源或负载。通过实验测量得知：I1=-2A，I 2=3A，I 3=5A，U1=70V，U2=-45V，U3=30V，U4=-40V，U 5=-15V。判断那些元件是电源;那些元件是负载?
(A)1、2电源 3、4、5负载
(B)2、3、4 电源 1、5负载
(C)2、3电源 1、3、5负载
(D)1、5电源 2、3、4负载
答案：A

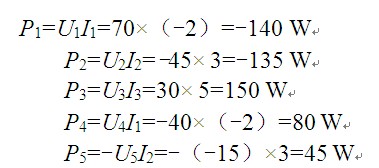

解：按实际方向判断元件的状态：U、I关联者为负载，U、I非关联者为电源。据此可判断元件1、2为电源，元件3、4为负载。也可用的方法判断如下：
因为P1<0、P2<0，故元件1、2为电源;P3>0、P4>0、P5>0，故元件3、4、5为负载。
