　　2014年电气工程师考试发输变电备考资料汇总

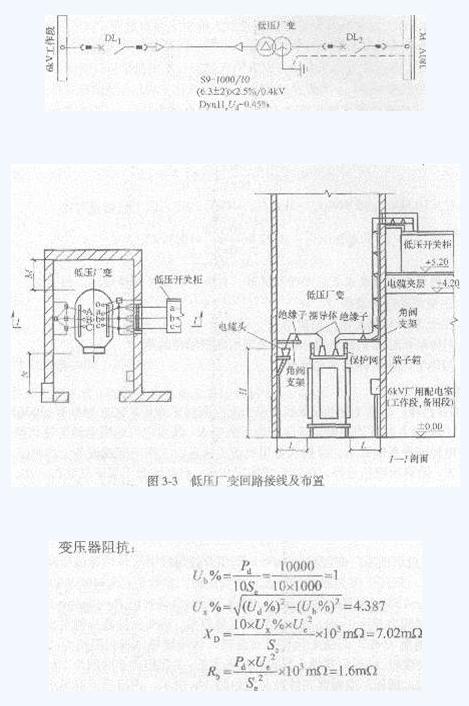

    某125MW火电机组低压厂变回路从6kV厂用工作段母线引接，该母线短路电流周期分量起始值为28kA。低压厂变为油浸自冷式三相变压器，参数为：Se=1000kVA，Ue=6.3/0.4kV，阻抗电压Ue=4.5%，接线组别Dyn11，额定负载的负载损耗Pd=10kW。DL1为6kV真空断路器，开断时间为60ms;DL2为0.4kV空气断路器。该变压器高压侧至6kV开关柜用电缆连接;低压侧至0.4kV开关柜用硬导体连接，该段硬导体每相阻抗为Zm=(0.15+j0.4)mΩ;中性点直接接地。低压厂变设主保护和后备保护，主保护动作时间为20ms，后备保护动作时间为300ms。低压厂变回路接线及布置如图3-3所示，请解答下列各小题(计算题按最接近数值选项)。(2011)

　　(1)若0.4kV开关柜内的电阻忽略，计算空气断路器DL2的PC母线侧短路时，流过该断路器的三相短路电流周期分量起始有效值最接近下列哪项数值?(变压器相关阻抗按照《电力工程电气设计手册电气一次部分》计算)

　　A.32.08kA

　　B.30.30kA

　　C.27.00kA

　　D.29.61kA

　　答案：[B]

　　解答过程：根据《电力工程电气设计手册电气一次部分》第4.10节380V厂用电系统短路电流计算有关公式计算。

　　根据《电力工程电气设计手册电气一次部分》第4.68式或者《火力发电厂厂用电设计技术规定》(DL/T5153一2002)附录N380V动力中心短路电流实用计算法式(N1)、式

　　(N2)、式(N3)有

　　(2)已知环境温度40℃，电缆热稳定系数C=140O试计算该变压器回路6kv交联聚乙烯铜芯电缆的最小截面为()。

　　A.3×120mm2

　　B.3×95mm2

　　C.3×70mm2

　　D.3×50mm2

　　答案：[A]

　　解答过程：根据《电力工程电缆设计规范》(GB50217―2007)附录E式(E.1.1-1)右

　　分析：本题的难点在于确定短路电流的持续时间。根据《导体和电器选择设计技术规定》(DL/T5222―2005)第5.0.13条规定：“对导体(不包括电缆)宜采用主保护动作时间加相应断路器开断时间。主保护有死区时，可采用能对该死区起作用的后备保护动作时间，并采用相应处的短路电流值;对电器，宜采用后备保护动作时间加相应断路器的开断时间。”根据以上规定可知，对电缆而言，短路电流持续时间应该取后备保护动作时间加断路器开断时问。

　　(3)下列变压器保护配置方案符合规程的为哪项?为什么?

　　A.电流速断+瓦斯+过电流+单相接地+温度

　　B.纵联差动+电流速断+瓦斯+过电流+单相接地

　　C.电流速断+过电流+单相接地+温度

　　D.电流速断+瓦斯+过电流+单相接地

　　答案：[D]

　　解答过程：根据《火力发电厂厂用电设计技术规定》(DL/T5153―2002)第9.5条规定，低压厂用变压器应装设下列保护：①纵联差动保护：②电流速断保护;③瓦斯保护;④过电流保护;⑤单相接地短路保护;⑥单相接地保护;⑦温度保护。纵联差动保护只用于容量大于2MVA的变压器，本题中变压器容量为1MVA，故不采用纵联差动保护。温度保护用于400kVA及以上的干式变压器，本题中的变压器为油浸自冷式三相变压器，也不

　　用采用温度保护。

　　(4)请根据变压器布置图，在下列选项中选出正确的H、L、M、N值，并说明理由。

　　A.H≥2500mm，L≥600mm，M≥600mm，N≥800mm

　　B.H≥2300mm，L≥600mm，M≥600mm，N≥800mm

　　C.H≥2300mm，L≥800mm，M≥800mm，N≥1000mm

　　D.H≥19()0mm，L≥800mm，M≥1000mm.N≥120nmm

　　答案：[A]

　　解答过程：根据《高压配电装置设计技术规程》(DL/T5352―2006)表8.1.3，H值应为无遮拦裸导体至地(楼)面之间的距离，对6kV系统取2500mm。M为室内油浸变压器外廓与变压器四壁的最小净距，Ⅳ为变压器与门之间的最小净距，根据表8.4.6，M、N分别取600mm和800mm。L与M值相同。
