2014年《市政》考点:城市桥梁工程基础施工技术

更新时间:2013-08-27 11:27:22 来源:|0 浏览0收藏0

二级建造师报名、考试、查分时间 免费短信提醒

地区

获取验证 立即预约

请填写图片验证码后获取短信验证码

看不清楚,换张图片

免费获取短信验证码

摘要 2014年《市政》考点:城市桥梁工程基础施工技术

  2013年二级建造师考试真题汇总(环球出品)

  城市桥梁工程基础施工技术

  掌握沉入桩施工技术要求

  沉入桩的常用的施工方法主要有:锤击沉桩、静力压桩。

  一、锤击沉桩法

  (一)锤击沉桩的特点

  1.桩周围的土被挤密

  2.在人口稠密的地方一般不宜采用。(会产生噪声和振动公害)

  (二)锤击沉桩设备选择

  沉桩设备选择的一般思路为,选择锤型→选择锤重→选择桩架。

  1.选择锤型

  2.选择锤重(按锤质量与桩质量的比值选择,见表2K312021-2)

  3.选择桩架

  桩架为沉桩的主要设备,其主要作用是装吊锤和桩并控制锤的运动方向。





  城市桥梁施工大多采用自行移动式桩架,且都与桩锤配套供应。

  桩架选择要考虑的主要因素之一是桩架高度。

  各部分互相交错的长度,如桩帽套入桩头及某些锤的导杆伸入桩帽中等,视具体情况予以核减。

  (三)沉入桩的施工技术要求

  1.水泥混凝土桩要达到100%设计强度并具有28d龄期。

  2.重锤低击;混凝土管桩桩帽上宜开逸气孔。

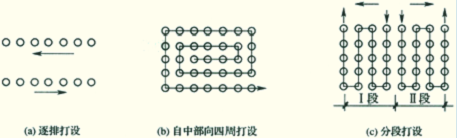

  3.打桩顺序:一般是由一端向另一端打;密集群桩由中心向四边打;先打深桩,后打浅桩;先打坡顶,后打坡脚;先打靠近建筑的桩,然后往外打;遇到多方向桩应设法减少变更桩机斜度或方向的作业次数,并避免桩顶干扰。





  4.在桩的打入过程中,应始终保持锤、桩帽和桩身在同一轴线上。

  5.沉桩时,以控制桩尖设计标高为主。

  桩尖标高等于设计标高,而贯入度较大时,应继续锤击,使贯入度接近控制贯入度;当贯入度已达到控制贯入度,而桩尖标高未达到设计标高时,应继续锤击100mm左右(或锤击30~50击)如无异常变化时,即可停锤。

  在饱和的细、中、粗砂中连续沉桩时,易使流动的砂紧密挤实于桩的周围,妨碍砂中水分沿桩上升,在桩尖下形成压力很大的“水垫”,使桩产生暂时的极大贯入阻力。休息一定时间之后,贯入阻力就降低。这种现象称为桩的“假极限”。

  在黏性土中连续沉桩时,由于土的渗透系数小,桩周围水不能渗透扩散而沿着桩身向上挤出,形成桩周围水的滑润套,使桩周摩阻力大为减小。但休息一定时间后,桩周围水消失,桩周摩阻力恢复、增大,这种现象称为“吸入”。

  锤击沉桩发现上述两种情况时,均应进行复打。复打前桩应休息一定时间。

  桩的上浮有两种情况,被锤击的桩上浮和附近的桩上浮。无论何种情况,均应进行复打。

  小资料:贯入度是指在地基土中用重力击打贯入体时,贯入体进入土中的深度。贯入体可以是桩,也可以是一定规格的钢钎。进行贯入测试的目的,是通过贯入度判断地基土的软硬程度,从而确定桩基或地基土的承载能力。一般采用标准贯入试验(动力触探)进行测定。

  6.无论桩多长,打桩和接桩均须连续作业,中间不应有较长时间的停歇。(一鼓作气)

  7.在一个墩、台桩基中,同一水平面内的桩接头数不得超过桩基总数的1/4,但采用法兰盘按等强度设计的接头,可不受此限制。(抗水平剪力的需要)

  8.沉桩过程中,若遇到贯入度剧变,桩身突然发生倾斜、位移或有严重回弹,桩顶或桩身出现严重裂缝、破碎等情况时,应暂停沉桩,分析原因,采取有效措施。

  9.在硬塑黏土或松散的砂土地层下沉群桩时,如在桩的影响区内有建筑物,应防止地面隆起或下沉对建筑物的破坏。(粘土隆起,砂土下陷)

  二、静力压桩法





  静力压桩适用于高压缩性黏土或砂性较轻的软黏土地基。

  (一)静力压桩的特点

  1.施工时无冲击力,噪声和振动较小。

  2.桩顶不易损坏。

  4.较难压入30m以上的长桩,但可通过接桩,分节压入。

  5.机械设备的拼装和移动耗时较多。

  可分为压桩机施工法,吊载压力施工法,结构自重压力施工法。

  (二)静力压桩施工要求

  2.选用压桩设备的设计承载力易大于压桩阻力的40%

  3.压桩前检查各种设备,使压桩工作不致间断

  4.适用2台卷扬机同时启动放下压梁时,必须使其同步运行

  5.压桩尽量避免中途停歇

  7.遇到特殊情况,应暂停施压

  (1)桩尖较大走位和倾斜

  (2)桩身倾斜或下沉速度加快

  (3)压桩阻力剧增或压桩机倾斜

  掌握灌注桩施工技术要求

  一、钻孔灌注桩

  (一)特点

  注意掌握其中的1.2.5条。

  (二)成孔方法、适用范围及泥浆作用

  常用成孔方法:正循环回转钻,反循环回转钻。

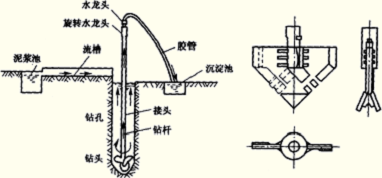

  1.正循环回转钻孔原理





  2.反循环回转钻孔原理





  注意二者之间的区别,并掌握反循环与正循环相比,反循环的优点。

  3.选择钻孔设备

  选择钻孔设备的一般思路是选择钻孔方法―>选择钻孔设备。

  选择钻孔设备应考虑的依据为孔径、孔深、土质状况和设备能力。钻孔设备中钻锥、钻杆和泥浆泵是重点考虑的部件,旋转盘的扭矩也是要考虑的主要性能。钻杆选择时,要进行应力验算,以免钻进中钻杆被扭断而停工。钻杆受力有拉、压、弯、扭四种。

  二、钻孔灌注桩施工技术要求

  (一)对护筒的要求

  护筒平面位置和垂直度准确与否,护筒周围和护筒底脚是否紧密、不透水。

  护筒内径大小要求比桩径大200~400mm。

  钻孔过程中,保持护筒中泥浆施工液位,形成1~2m液位差。





  (二)骨架存放与运输

  必须放在平整、干燥的场地上。存放时,每个加劲筋与地面接触处都垫上等高的木方。

  各组骨架的各节段要排好次序,在骨架每个节段上都要挂上标志牌。运输总要求:不得使骨架变形;标志牌不得刮掉。

  (三)骨架的起吊和就位

  为保证起吊时不变形,宜用两点吊。骨架严禁摆动碰撞孔壁。焊接骨架时,应使上下两节骨架位于同一竖直线上,焊接时应先焊接顺桥方向的接头。

  骨架最上端定位,必须由测定的孔口标高来计算定位筋的长度。

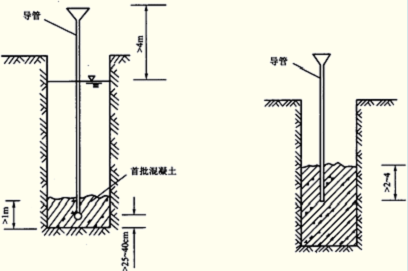

  (四)水下混凝土的灌注

  导管需做拼接、过球和水密、承压、接头、抗拉试验。水密试验的水压应不小于井孔内水深1.5倍的压力。

  1.钻孔应经成孔质量检验合格清孔后,方可开始灌注工作。

  2.灌注前,对孔底沉淀层厚度应再进行一次测定。

  3.导管埋置深度,一般宜控制在2~6m。

  4.灌注开始后,应紧凑、连续地进行,严禁中途停工。导管提升时应保持轴线竖直和位置居中,逐步提升。拆除导管时动作要快,时间一般不宜超过15min。

  5.后续砼要徐徐灌入,以免形成气囊。

  7.为确保桩顶质量,应在设计标高上加灌一定高度。增加的高度,一般不宜小于0.5m,长柱不宜小于1.0m。

  在灌注结束后,砼凝结前,挖出多余的一段桩头,但应保留100~200mm

  钢护筒可在灌注结束、砼初凝前拔出。当使用两半式钢护筒时或木护筒时,要待砼强度达到5MPa后方可拆除。

  8.在拔出最后一段长导管时,拔管速度要慢。



  环球网校友情提示:如果您在此过程中遇到任何疑问,请登录环球网校二级建造师频道论坛,随时与广大考生朋友们一起交流!

  编辑推荐:

  2014年二级建造师考试VIP套餐

  2014年二级建造师招生简章

  二级建造师多媒体万题库

  2013年二级建造师考试真题汇总(环球出品)

  (2012年考题)

  钻孔灌注桩灌注水下混凝土,在桩顶设计标高以上加灌一定高度,其作用是( )

  A 避免导管漏浆 B 桩身夹泥断桩

  C保证桩顶混凝土质量 D 放慢混凝土灌注速度

  【答案】C

  【解析】为确保桩顶质量,在桩顶设计标高以上应加灌一定高度,以便灌注结束后将此段混凝土清除。增加的高度,可按孔深、成孔方法和清孔方法确定。一般不宜小于0.5m , 长柱不宜小于1.0m。

  【考点来源】该考点来自教材第一部分第二章:2K312000 城市桥涵工程,第二节:2K312020 城市桥梁工程基础施工技术
