管道工程安装技术
一、管道工程技术的构成：
给排水管道系统、热水供应管道系统、消防管道系统、燃气管道系统、压缩空气管道系统、洁净管道系统油气管道系统以及其他工艺管道系统等。
二、管道工程系统按压力、温度、输送介质的分类

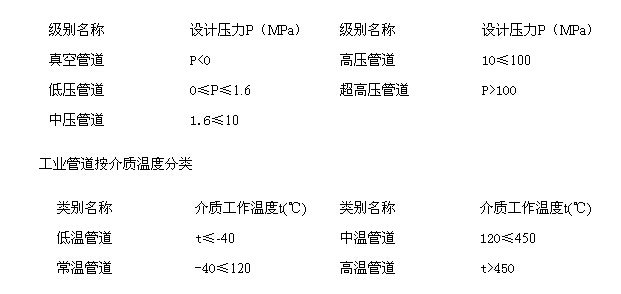

工业管道按压力分级
按输送介质的性质分类：
给排水管道、压缩空气管道、氢气管道、氧气管道、乙炔管道、热力管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、锅炉管道、制冷管道、净化纯气管道、纯水管道。
三、管道工程施工程序
管道工程的一般施工顺序是：施工准备(技术、人员、机具、材料、现场)→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统实验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收。
1. 长输管道施工流程
长输管道施工流程一般为：测量放线→施工作业带清理、建筑施工运输便道→防腐管运输→加工坡口→再布管→管口准备 、管口组对→管口组对焊接→焊口检验→热收缩套(带)补口→管沟开挖→管道下沟→管口组对、管道焊接→焊口检验→清管及试压→管沟回填→地貌恢复。
2. 埋地管道施工流程
埋地管道施工流程一般为：办理动土手续→按图测量、放线、打桩→挖管沟→沟底垫层处理→复测标高→管道预制、防腐→下管找正→管口连接→部分覆土回填→试压前检查→分段系统实验→隐蔽前检查→回填土→系统最终水压实验。
3. 管道安装
4. 阀门安装：阀门的检查、安装方向、两种安装工艺的阀门状态
5. 支、吊架安装
无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应设在位移的相反方向，按位移值的1/2偏位安装。两根热位移相反或位移值不等的管道，不得使用同一吊杆。在热负荷运行时，应及时对支、吊架进行检查与调整。
导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支承面中心向位移反方向偏移，偏移量为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。
6. 静电接地安装
当每对法兰或螺纹接头间电阻值超过0。03Ω时，应设跨接线。管道系统达到对地电阻值超过100Ω时，应设两处接地引线。接地引线宜采用焊接形式。
有静电接地要求的钛管道及不锈钢管道，导线跨接或接地线不得与钛管道及不锈钢管道直接连接，应采用钛板及不锈钢板过渡。
