　　三、楼梯结构图

　　楼梯结构施工图包括楼梯结构平面图和楼梯结构剖面图。来源造价100分网站/.

　　楼梯结构平面图主要表示楼梯类型、尺寸、结构及梯段在水平投影的位置、编号、休息平台板配筋和标高等。

　　楼梯结构剖面图主要表示各楼梯段、休息平台板的立面投影位置、标高、楼梯板配筋详图。读图举例：图1-2-10、图1-2-11是某住宅楼梯结构图。

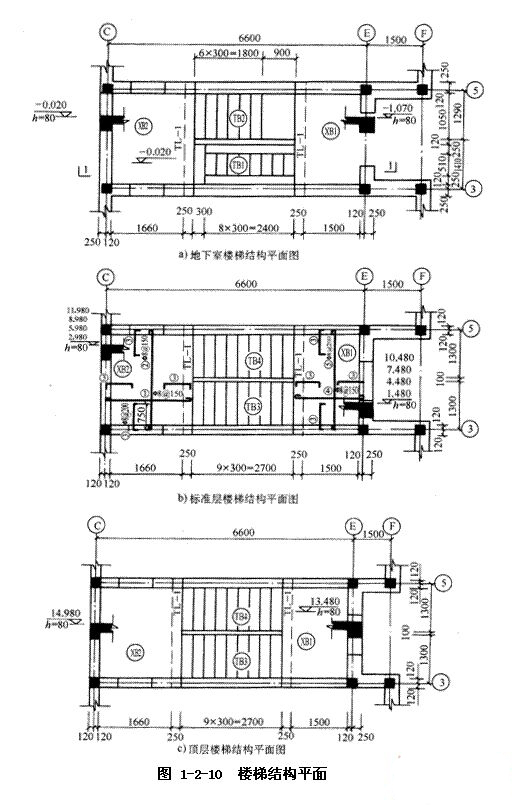

　　(一)图1-2-10为楼梯结构平面图

　　从图中看出楼梯位于C～E与③～⑤轴线间，从地下室上到第一休息平台(标高-1.070m)共有9级踏步，每步宽300mm;TBl、TB2分别是踏步板l、踏步板2的编号，从图1-2-10a中看到TBl、TB2的长为2400mm，宽分别为1100mm，1170mm，其中TBl只在中间510mm范围内有踏步，两边为斜平板。TLl表示支撑楼梯平台板的平台梁。XBl、XB2表示两个休息平台板，其标高分别为-1.070m，-0.020m，板厚h=80mm。在图1-2-10b中画出了平台板XBl、XB2的配筋情况。
