　　(三)三面投影图的投影关系

　　在三面投影体系中，物体的X轴方向尺寸称为长度，Y轴方向尺寸称为宽度，Z轴方向尺寸称为高度，如图1-1-15所示。在物体的三面投影中，水平投影图和正面投影图在X轴方向都反映物体的长度，它们的位置左右应对正，即“长对正”。正面投影图和侧面投影图在Z轴方向都反映物体的高度，它们的位置上下应对齐，即“高平齐”;水平投影图和侧面投影图在Y轴方向都反映物体的宽度，这两个宽度一定相等，即“宽相等”。

　　“长对正、高平齐、宽相等”称为“三等关系”，它是形体的三面投影图之间最基本的投影关系，是画图和读图的基础。

　　(四)三面投影图的方位关系

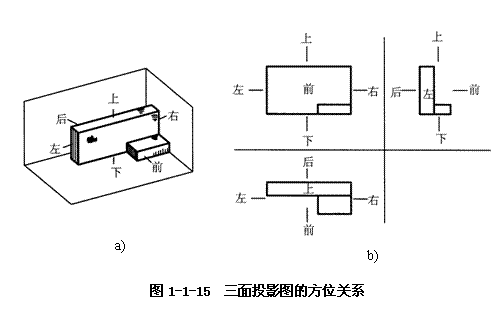

　　物体在三面投影体系中的位置确定后，相对于观察者，它在空间就有上、下、左、右、前、后六个方位，如图1-1-15a所示。这六个方位关系也反映在形体的三面投影图中，每个投影图都可反映出其中四个方位。V面投影反映物体的上下、左右关系，H面投影反映物体的前后、左右关系，W面投影反映物体的前后、上下关系，如图1-1-15b所示。
