　　采暖支管工程量计算

　　散热器在平面图中以图例表示，与数量多少(即片数或长度)无关，因此散热器的支管长度不能丈量，只能采取计算的办法。

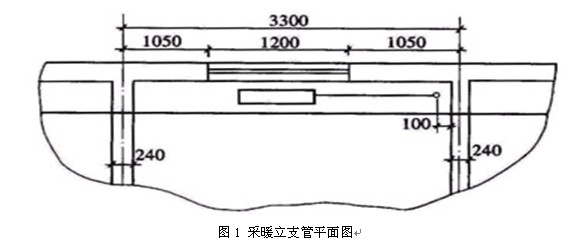

　　例：某工程采暖立支管平面布置如图1所示，选用TFDⅡ型散热器落地安装，首层15片，2层12片，3层11片，4层10片，5层12片，散热器安装在窗中。支管管径为DN20，计算本立管1~5层支管的工程量。


　　解：图中所标注数据除了轴距3300mm以外，其余数值有的是从建筑图纸上查出，有的是根据本专业有关资料确定(例如立管中心至内墙表面为100mm)，另外，查出该散热器的厚度为57mm，垫片厚度为1mm。

　　每根计算方法为轴线至窗边尺寸加上半窗尺寸再减去半墙厚，减去立管中心距墙尺寸，再减去半组散热器的长度。

　　一层供水支管长度为1.05+1.2/2(半窗尺寸)-0.24/2-0.1-(0.057+0.001)×15/2=0.955m，回水支管长与供水支管的长度相等。其余支管的计算方法与一层支管的计算方法相同。

　　因此，1~5层支管的工程量为：

　　(1.05+1.2/2(半窗尺寸)-0.24/2-0.1)×2×5-0.058×(15+12+11+10+12)=10.42m
