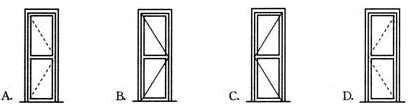

　　1.下列各选项中的门。(　　)表示的是外开门，且合页安装在大门左侧。

　　2.在某结构平面布置图中，如果用“7YKB3362”来表达局部的预制板用量、类型及尺寸，那么下面(　　)选项的解释是正确的。

　　A.代号中第一个“3”表示所用预制板的跨度(长)为3000 mm

　　B代号中的“33”表示所用预制板的跨度(长)为3300 mm

　　C.代号中的“36”表示所用预制板的跨度(长)为3600 mm

　　D.代号中的“6”表示所用预制板的跨度(长)为6000 mm

　　3.结构平面图中配置双层钢筋时，底层钢筋的弯曲方向应(　　)。

　　A.向上或向左

　　B.向上或向右

　　C.向下或向左

　　D.向下或向右

　　4.对llZJ211这本建筑标准图集的编号解读有误的选项是(　　)。

　　A.11表示该本图集的批准年份为2011年

　　B.Z表示该图集为中南地区标准图集

　　C.J是专业代号，表示该图集为给排水专业图集

　　D.2为类别号

　　5.在某节点详图中，一引出线上的文字说明为“1：2.5水泥砂浆灌缝”，该说明中的l：2.5指(　　)。

　　A.水泥砂浆中水和砂混合的重量比为l：2.5

　　B.水泥砂浆中水泥和砂混合的重量比为1：2.5

　　C.水泥砂浆中水和砂混合的体积比为l：2.5

　　D.水泥砂浆中水泥和砂混合的体积比为1：2.5

　　6.室外的散水、明沟、台阶等室外构造反映在(　　)平面图中。

　　A.楼层

　　B.屋顶

　　C.一层

　　D.二层

　　7.在平面图中，被剖切到的主要建筑构配件的轮廓线用(　　)绘制。

　　A.特粗线

　　B.粗线

　　C.粗虚线

　　D.粗实线

　　8.高度为30 m的建筑，按1：100作立面图，图纸上应该标注的总高度尺寸为(　　)。

　　A.30 mm

　　B.300 mm

　　C.3000 mm

　　D. 30 m

　　9.建筑剖面图的剖切符号在(　　)。

　　A.任何一个平面图中标注即可

　　B.所有平面图都要标注

　　C.标准层平面图中标注

　　D.首层平面图中标注

　　10.对于建筑剖面图的说法，下面(　　)选项有误。

　　A.当建筑剖面图的比例为1：100～1：200时，可简化材料图例，钢筋混凝土断面应涂黑

　　B.假想用一铅垂剖切面将房屋切开后移去靠近观察者的部分，做出剩下部分的投影图为建筑剖面图

　　C.剖面图主要反映房屋内部的结构形式和构造方式，如屋面形状、楼地面形式、分层情况、材料、做法、高度尺寸及各部位的联系等

　　D.建筑剖面图需要画出基础

    参考答案:

    1~5 CBACB

　　6~10 CDDDD
