给排水工程师:流量关系及调节构筑物容积计算公示总结

更新时间:2015-04-20 12:58:29 来源:|0 浏览1收藏0

给排水工程师报名、考试、查分时间 免费短信提醒

地区

获取验证 立即预约

请填写图片验证码后获取短信验证码

看不清楚,换张图片

免费获取短信验证码

摘要 本文为给排水工程师:流量关系及调节构筑物容积计算公示总结,希望对各位考生的复习备考有所帮助。

特别推荐:注册给排水工程师专业知识计算公示汇总

  流量关系及调节构筑物容积――重点掌握

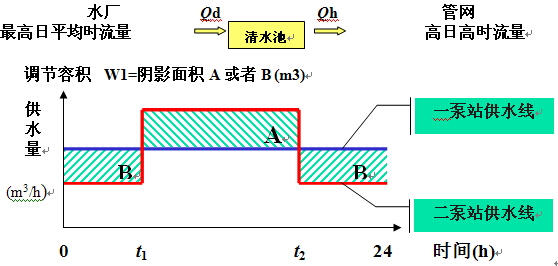

  1.给水系统的设计流量 图1

  n 水处理构筑物及以前的设施:高日平均时用水量

  地表水源

  地下水源

  n 管网设计流量:满足高日高时用水量

  n 二泵站:满足管网高日高时用水量

  不分级供水――高日高时流量

  分级供水――最高一级供水量

  n 清水输水管:满足管网高日高时用水量

  无水塔时与管网设计流量同

  有水塔时按二泵站最高一级供水量设计

  2.调节构筑物容积计算

  清水池有效容积W=W1+W2+W3+W4(m3)

  W1――清水池调节容积

  W2――消防贮水量,2h灭火用水量

  W3――水厂用水量,水厂自用水量

  W4――安全贮水量,一般为0.5m深

  n 清水池的作用之一是(调节一、二泵站供水的流量差)。 ――清水池的调节作用

  无供水曲线时估取 W1=(10~20)%Qd

  n 水塔的有效容积 W=W1+W2

  W1――水塔调节容积

  水塔调节二泵站供水量与用户用水量的差额

  依二泵站供水曲线和用户用水曲线计算

  或按Qd的百分数估取――教材P13

  W2――消防贮水量,10min室内消防水量

  3、水泵扬程的确定

  A、一级水泵扬程的确定

  Hp=H0+∑h ――扬程计算通式

  H0――从吸水池最低水位到出水池最高水位的高差

  (取水构筑物吸水井最低水位――混合池最高水位)

  ∑h――从吸水管起点到出水管终点的总水头损失

  ∴ Hp=H0+∑h= H0+ ∑hs+ ∑hd

  B、二级泵站扬程计算

  • 无水塔管网的二泵站扬程

  起点:清水池或吸水井最低水位

  终点:管网控制点最小服务水头液面

  • 设网前水塔管网的二泵站扬程

  起点:清水池或吸水井最低水位

  终点:水塔最高水位

  • 设对置水塔管网的二泵站扬程

  设计时:同无水塔管网

  最大转输校核时:终点:水塔最高水位

  掌握扬程计算基本公式:Hp=H0+∑h

  4、 水塔高度的计算

  依据能量方程,根据管网控制点最小服务水头

  Ht=Hc+hn-(Zt-Zc)

  Ht――水塔高度,水柜底高于地面的高度,m

  Hc―控制点C要求的最小服务水头,m

  hn―按最高时用水量计算的从水塔到控制点的管网水头损失,m

  Zt―设置水塔处的地面标高,m

  Zc--控制点C处的地面标高,m

  n 与水塔在管网中的位置无关

  n Zt越高, Ht越小:建在高处,水塔造价低
