一级结构师基础科目1答疑精选3

更新时间:2009-10-19 15:27:29 来源:|0 浏览1收藏0

结构工程师报名、考试、查分时间 免费短信提醒

地区

获取验证 立即预约

请填写图片验证码后获取短信验证码

看不清楚,换张图片

免费获取短信验证码

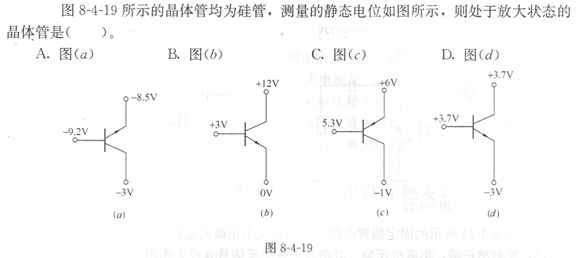

  问题内容2、

A B C D 你的答案:  标准答案:c

  老师回复a为NPN,UBE=UB-UE=-9.2-(-8.5)<0 UBC<0 b为NPN,UBE=3-0=3V UBC=3-12= -9<0 VCE>0 c为PNP,UBE=5.3-6<-0.7<0 UBC=5.3-(-1)>0 VCE<0 d为NPN,UBE=3.7-(-3)=6.7>0 UBC=3.7-3.7=0 三极管工作在放大区条件是:发射结正偏;集电极反偏。a图发射结不正偏,d集电结不反偏,放大时,硅管电压UBE一般为0.6~0.7V,且对NPN有:VC>VB>VE 对PNP有VC

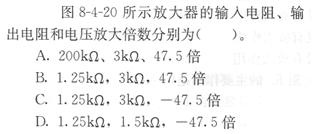

  问题内容3、



  老师回复输入电阻Ri=Rb//rbe=200// rbe 输出电阻R0=Rc=3kΩ,可排除D 放大倍数Au=-βR’L/ rbe<0 可排除AB,选C
