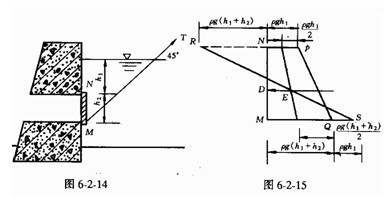

[例6-2-3] 图6-2-14为一冷却池的泄水孔，在N点用绞链将闸门连接于挡水墙上，并在M点连接开启闸门的铁链，已知MN的尺寸b×H2=1×0.5┫，h1=2.9m，若开启闸门的铁链与水平面成45°角。求铁链的拉力T=? 闸门重与摩擦力不计。

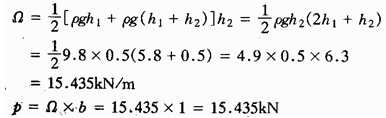

[解] 确定闸门承受水的总压力
力户距铰链N的距离e
现按力丁和力P对N的力矩相等，即
当T>11202.3N时，即可开启闸门。
再用图解法求P，先绘静水压强分布图(图6-2-15)，然后引用式p=Ω×b 其中：
压力中心为静水压强分布图梯形的形心，可作梯形的中线及梯形两底的延长线使NR=MQ，QS=NP，作对角线RS此梯形中线的交点E，通过E点作垂直于受压面的向量轧得交点D，这便是压力中心。
