二、挡土墙设计
挡土墙设计应根据地质条件、材料、施工等因素综合考虑。通常包括下列内容:
(1)稳定性验算,包括抗倾覆和抗滑移稳定性;
(2)地基承载力验算;
(3)墙身强度验算。
在上列内容中,地基的承载力验算与一般偏心荷载作用下基础的计算方法相同,即要 求基底的最大压应力σmax=1.2R (R为地基土容许承载力)。墙身强度验算应根据墙体材料分别按砖石结构、素混凝土结构或钢筋混凝土结构有关计算方法进行。挡土墙埋深较浅时,可不考虑被动土压力的影响,稳定性验算按图12-5-10所示力系进行。

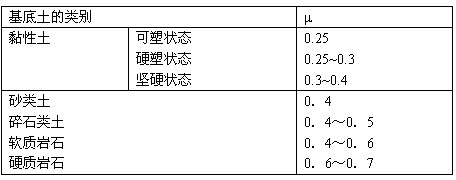

挡土墙基底的摩擦系数μ值表12-5-1 基底土的类别|μ
抗倾覆安全系数Kq指对墙趾O点的抗倾力矩与倾覆力矩之比,应满足:
抗滑动安全系数Kh指阻滑力与滑动力之比应满足
式中h 、α、b分别为Ex、Ez和W对墙趾O的力臂;W为挡土墙的自重; Ex、Ez为 土压力在x, z方向的分量;μ为基底摩擦系数,应由试验确定,缺乏资料时可按 表12-5-1取用。
挡土墙设计还应重视墙后排水。由于雨水下渗,墙后积水可使填土重度增大,强度降低、地基土软化,造成挡土墙破坏。所以墙后填土应尽量选用透水性较强的土,如砂土、砾石、碎石等。不应采用淤泥、耕植土、膨胀性教土等作为填料。在墙身应布置适当数量 的泄水孔。泄水孔入口处应用粗粒材料做滤水层以免淤塞,墙后地面应铺筑和土隔水层。
