2010结构工程师考前辅导：建筑石膏技术性质

　　(三)建筑石膏的技术性质

　　建筑石膏是一种白色粉末状的气硬性胶凝材料,密度为2. 60g/cm3 ~ 2. 75g/cm3 ,堆积密度为800kg/m3 ~ 1000kg/m3。

　　建筑石膏凝结硬化速度快,它的凝结时间随锻烧温度、磨细程度和杂质含量等情况的不同而不同。一般与水拌和后,在常温下数分钟即可初凝, 30min以内即可达终凝。在室内自然干燥状态下,达到完全硬化约需一星期。

　　建筑石膏的水化,理论需水量只占半水石膏重量的18.6% ,但实际上为使石膏浆体 具有一定的可塑性,往往需加水60% ~80%,多余的水分在硬化过程中逐渐蒸发,使硬 化后的石膏留有大量的孔隙,一般孔隙率约为50% ~60%,因此建筑石膏硬化后,强度 较低,表观密度较小,导热性较低,吸声性较好等等。

　　建筑石膏在凝结硬化过程中,体积略有膨胀,硬化时不出现裂缝,可不掺加填料而单 强使用,并可很好地填充模型。硬化后的石膏,表面光滑,颜色洁白,以石膏制作的制 品,尺寸准确、轮廓清晰,可锯可钉,具有很好的装饰性。

　　石膏硬化后的结晶物CaSO4·2HzO遇到火烧时,结晶水蒸发,吸收热量,并在表面生成具有良好绝热性的无结晶水产物,起到阻止火焰蔓延和温度升高的作用,所以石膏有良好的抗火性。

　　另外,建筑石膏的热容量和吸湿性大,可均衡调节室内环境的温度和湿度。

　　建筑石膏硬化后,具有很强的吸湿性和吸水性,在潮湿的环境中,晶体间的粘结力削 弱.强度明显降低,在水中晶体还会溶解而引起破坏,在流动的水中破坏更快。硬化石膏 的软化系数约为0.2~0.3;若石膏吸水后受冻,则孔隙内的水分结冰,产生体积膨胀, 使硬化后的石膏体破坏。所以,石膏的耐水性和抗冻性均较差。此外,若在温度过高的环 境中使用(超过650C) ,二水石膏会脱水分解,使强度降低。因此,建筑石膏不宜用于潮 温和温度过高的环境中。

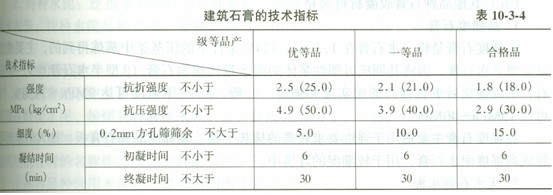

　　根据GB 9776-88规定,建筑石膏按强度、细度、凝结时间指标分为优等品、一等 品和合格品三个等级,见表10-3-4。其中,抗折强度和抗压强度为试样与水接触后两小时 得的。

　　建筑石膏按产品名称、抗折强度及标准号的顺序进行产品标记,例如:抗折强度为2.5MPa的建筑石膏表示为:建筑石膏2. 5GB9776 。

　　建筑石膏在贮运过程中,应防止受潮及混入杂物。不同等级的建筑石膏应分别贮运不得混杂。一般贮存期为三个月;超过三个月,强度将降低30%左右。超过贮存期限的石膏应重新进行质量检验,以确定其等级

2010年结构师考试9月18、19日

结构工程师基础科目(一)考试普通化学练习题汇总    2010年注册结构工程师模拟题集锦

更多信息请访问：
