2010结构工程师知识点:试件设计-试件形状
二、结构试验的试件设计
在进行结构强度和变形试验时,作为结构试验的试件可以取为实际结构(原型)的整体或是它的一部分,当不能采用原型结构进行试验时,也可用1:1的足尺模型或缩小比例的缩尺模型。
试件设计应包括试件形状的选择、试件尺寸与数量的确定以及构造措施的研究考虑,同时必须满足结构与受力的边界条件、试件的破坏特征、试验加载条件的要求。
(一)试件形状
在设计试件形状时,最重要的是要造成和设计目的相一致的应力状态。对于从整体结构中取出部分构件单独进行试验时,特别是在比较复杂的超静定体系中必须要注意其边界条件的模拟,使其能如实反映该部分结构构件的实际工作。

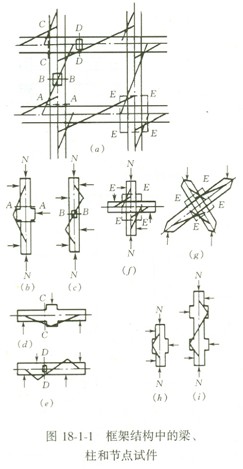

当作如图18-1-1(a)所示受水平荷载作用的框架结构应力分析时,若试验A—A部位的柱脚、柱头部分时,试件要设计成如图18-1-1(b)所示;若作B—B部位的试验,试件设计成如图18-1-1(c);对于梁如作成18-1-1(d)(e)那样的设计,则应力状态可与设计目的相一致。
作钢筋混凝土柱的试验研究时,若要探讨其挠曲破坏性能,如图18-1-1(h)的试件是足够的,但若作剪切性能的探讨,则反弯点附近的应力状态与实际应力情况有所不同,为此有必要采用图18-1-1(i)中的适用于反对称加载的试件。
在作梁柱连接的节点试验时,采用十字形试件如图18-1-1(f),节点两侧梁柱的长度一般均取1/2梁跨和1/2柱高,即按框架承受水平荷载时产生弯矩的反弯点(M=0)的位置来决定。边柱节点可采用T字形试件。为了避免在试验过程中梁柱部分先于节点破坏,必须事先对梁柱部分进行加固。当试验目的为了解初始设计应力状态下的性能,并同理论作对比时,可以采用如图18-1-1(g)的X形试件。

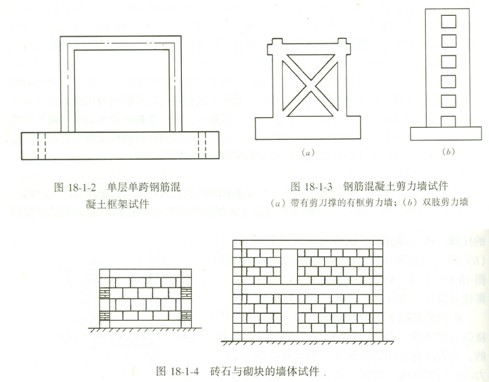

在框架试验中,多数设计成支座固结的单层单跨框架。如图18—l—2。剪力墙试件形式多样,有无框剪力墙,墙体是一块钢筋混凝土平板。有框剪力墙,其中一种是与框架整体相连的钢筋混凝土板,另一种是在框架内设置钢筋混凝土剪刀撑(图18—1—3a)。图18—1—3b为双肢剪力墙。
砖石与砌块试件主要用于墙体试验,可以采用带翼缘或不带翼缘的单层单片墙,也可采用双层单片墙或开洞墙体的砌体试件,如图18—1—4所示。对于纵墙由于外墙有大量窗口,试验可采用有两个或一个窗间墙的双肢或单肢窗间墙试件(图18-1—5)。
