(四)结构试验时对试件设计的要求

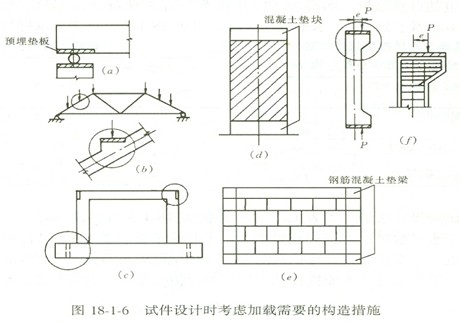

在试件设计中还必须同时考虑试件安装、加载、量测的需要,在试件上作出必要的构造措施,这对于科研试验尤为重要。例如混凝土试件的支承点应顶埋钢垫板(图18—1—6(a));在屋架试验受集中荷载作用的位置上应埋设钢板,以防止试件受局部承压而破坏;试件加载面倾斜时,应作出凸缘(图18—1—6(b)),以保证加载设备的稳定设置;在钢筋混凝土框架试验时,为了框架端部侧面施加反复荷载的需要,应设置预埋构件以便与加载用的液压加载器或测力传感器连接,为保证框架柱脚部分与试验台的固接,一般均设置加大截面的基础梁(图18—1—6(c));在砖石或砌块的砌体试验中,为了使施加在试件的垂直荷载能均匀传递,一般在砌体试件的上下均应预先浇捣混凝土的垫块(图l8—1-6((d)),对于墙体试件在墙体上下均应捣制钢筋混凝土垫梁,其中下面的垫梁可以模拟基础粱,使之与试验台座固定,上面的垫梁模拟过梁传递竖向荷载(图18—1—6(e));在作钢筋混凝土偏心受压构件试验时,在试件两端作成牛腿以增大端部承压面和便于施加偏心荷载(图18—1—6(f)),并在上下端加设分布钢筋网进行加强。
在科研性试验中为了保证结构或构件在预定的部位破坏,以期得到必要的测试数据,就需要对结构或构件的其他部位事先进行局部加固。
为了保证试验量测的可靠性和仪表安装的方便,在试件内必须预设埋件或预留孔洞。对于为测定混凝土内部应力的预埋元件或专门的混凝土应变计、钢筋应变计等,应在浇注混凝土前,按相应的技术要求用专门的方法就位固定埋设在混凝土内部。
