2010结构工程师知识点：对强度指标的影响

　　(二)材料力学性能的试验方法对强度指标的影响

　　材料的力学性能指标是由钢材、钢筋和混凝土等各种材料分别制成的标准试样或试块进行试验结果的平均值。由于材质的不均匀性等原因，测定的结果必然会有较大的波动，尤其当试验方法不妥时，波动值将会更大。

　　长期以来人们通过生产实践和科学实验发现试验方法对材料强度指标有着一定的影响，特别是试件的形状、尺寸和试验加载速度对试验结果的影响尤为显著，对于同一种材料，仅仅由于试验方法与试验条件的不同，就会得出不同的强度指标。下面我们就混凝土材料来作进一步的说明。

　　1.试件尺寸与形状的影响

　　在国际上各国混凝土材料强度测定用的试件有立方体和圆柱体两种。按照我国《普通混凝土力学性能试验方法》规定，采用150mm×l50mm×l50mm的立方体试件测定的抗压强度为标准值，采用h/a=2：1的150mm×l50mm× 300mm的棱柱体试件(h为试件的高度，a为试件的边长)，为测定混凝土轴心抗压强度和弹性模量的标准试件。国外采用圆柱体试件时，试件尺寸为hl/d=2：1的Ø 100mm×200mm或Ø 50mm×300mm的圆柱体(h为圆柱体高度，d为圆柱体直径)。

　　随着材料试件尺寸的缩小，在试验中出现了混凝土强度有系统地稍有提高的现象。截面较小而高度较低的试件得出的抗压强度偏高，这可以归结为试验方法和材料自身的原因等两个方面的因素，试验方法问题可解释为试验机压板对试件承压面的摩擦力所起的箍紧作用，由于受压面积与周长的比值不同而影响程度不一。对小试件的作用比对大试件要大。材料自身的原因是由于内部存在缺陷(裂缝)的分布，表面和内部硬化程度的差异在大小不同的试件中起不同影响，随试件尺寸的增大而增加。

　　采用立方体或棱柱体的优点是制作方便，试件受压面是试件的模板面，平整度易于保证。但浇捣时试件的棱角处都由砂浆来填充，因而混凝土拌合物的颗粒分布不及圆柱体试件均匀，由于圆形截面边界条件均一性好，所以圆柱体截面应力分布均匀。此外圆柱体试件外形与钻芯法从结构上钻取的试样一致。但由于圆柱体试件是立式成型，试件的端面即是试验加载的受压面，比较粗糙，因此造成试件抗压强度的离散性较大。

　　2.试验加载速度的影响

　　在测定材料力学性能试验时，加载速度愈快，即引起材料的应变速率愈高，则试件的强度和弹性模量也就相应提高。

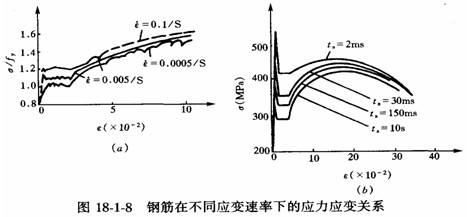

　　钢筋的强度随加载速度的提高面加大。见图18—1—8 (a)，图中的数字ε为应变速率;和ts为达到屈服的时间，反应了加载速度。

　　混凝土尽管是非金属材料，但也和钢筋一样，随着加载速度的增加而提高其强度和弹性模量。特别在很高应变速率的情况下，由于混凝土内部细微裂缝来不及发展，初始弹性模量随应变速率加快而提高。图18—1—9表示了应变速率对混凝土应力—应变曲线的影响。

　　例：结构试验的加载制度的内容不包括( )。

　　A.加载速度的快慢B.加载荷载形式 c.分级荷载的大小D.加载卸载循环次数

　　【解】加载制度的内容包括了A、C、D项,但不包括加载荷载形式,故应选B项。

2010年结构师考试9月18、19日

结构工程师基础科目(一)考试普通化学练习题汇总    2010年注册结构工程师模拟题集锦

更多信息请访问：
