  第二节 结构试验的荷载设备和量测仪器

  一、结构试验的荷载设备

  结构试验为模拟结构在实际受力工作状态下的结构反应,必须对试验对象施加荷载,试验用的荷载型式、大小、加载方式等都是根据试验的目的要求,以如何能更好地模拟原有荷载等因素来选择。

  在决定试验荷载时,还取决于试验室的设备和现场所具备的条件。正确的荷载设计和选择适合于试验目的需要的加载设备是保证整个工作顺利进行的关键之一。

  (一)重力加载法

  重力加载就是利用物体本身的重量施加于结构上作为荷载。在试验室内可以利用的重物有专门浇铸的标准铸铁砝码,混凝土立方试块,水箱等;在现场则可就地取材,经常是采用普通的砂、石、砖块等建筑材料,或是钢锭、铸铁、废构件等。

  重力直接加载方法是将重物荷载直接堆放于结构表面(如板的试验)形成均布荷载或置于荷载盘上通过吊杆挂于结构上形成集中荷载。后者较多用于现场做屋架试验。

  利用水作为重力加载用的荷载时,水可以盛在水桶内用吊杆作用于结构上,作为集中荷载。也可以采用特殊的盛水装置作为均布荷载直接加于结构表面。

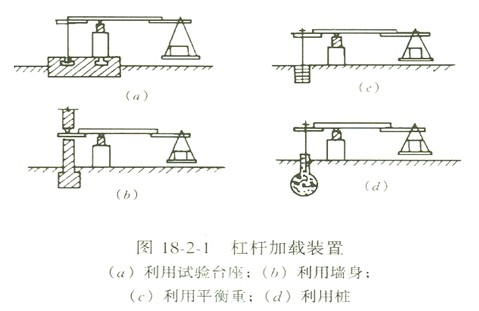

  杠杆加载也属于重力加载的一种。当利用重物作为集中荷载受到荷载量的限制时,利用杠杆原理,将荷重放大作用于结构上。杠杆加载的装置根据试验室或现场试验条件的不同,可以有如图18—2—1的几种方案。

  杆杠的支点、力点和重物的加载点的位置必须准确,由此确定杠杆的比例或放大率。
