2010结构工程师知识点：线位移传感器

　　3.线位移传感器

　　线位移传感器(简称位移传感器)可用来测量结构的位移，包括结构的反应和对结构的作用、支座位移。它测到的是某一点相对另一点的位移、即测点相对于位移传感器支架固定点的位移。

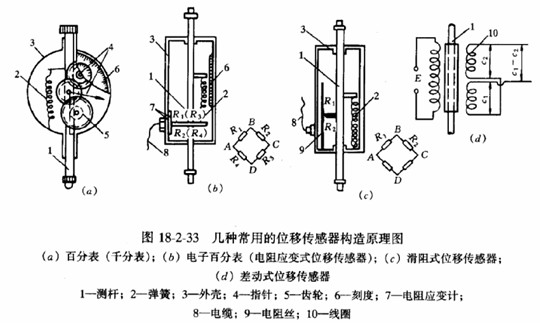

　　常用的位移传感器有机械式百分表、电子百分表、滑阻式传感器和差动电感式传感器，见图18—2—33。它们的工作原理是用一可滑动的测杆去感受线位移，然后把这个位移量用各种方法转换成表盘读数或各种电量。如机械式百分表，它用一组齿轮等把测杆的滑动(即位移)转换成指针的转动、即表盘读数;电子百分表是通过弹簧把测杆的滑动转变为固定在表壳上的悬臂小梁的弯曲变形，再用应变计把这个弯曲变形转变成应变输出;滑阻式传感器是通过可变电阻把测杆的滑动转变成两个相邻桥臂的电阻变化，与应变仪等接成惠斯登电桥，把位移转换成电压输出;差动式传感器是把测杆的滑动变成滑动铁芯和线圈之间的相对位移、并转换成电压输出。当位移值较大、测量要求不高时，还可用水准仪、经纬仪及直尺等进行测量。

　　在结构试验中，人们还经常利用位移传感器来量测结构的应变。

　　应变的定义是单位长度的变形(拉伸、压缩和剪切)，在试验中，可以量测两点之间的相对位移来计算两点之间的平均应变。设两点之间的距离为L(称为标距)，被测物体发生变形后，两点之间有相对位移△L，则在标距内的平均应变ε为

ε=△L/L(18—2—8)

　　式中，△L是以两点之间的距离增加为正，表示得到拉应变，以减少为负，表示得到压应变。图18—2—34所示的手持应变仪和百分表应变装置是两种利用位移传感器测量应变的仪器和装置。
