2010结构工程师知识点：结构试验量测仪器习题2

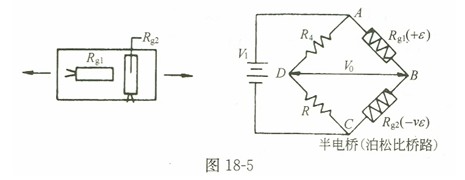

　　10利用电阻应变仪电桥的桥臂特性量测构件应变,当采用图18-5所示的测点布置 和桥臂联接方式,试问电桥的测试灵敏度是多少?(D)

　　(A)2(1+ν); (B)0; (C) 2(1-ν); (D) (1+ν)。

　　11.我国应变片名义阻值一般取多少?(B)

　　(A) 240Ω; (B) 120Ω; (C) l00Ω; (D) 80Ω。

　　12.下列对某一测点应变片数和贴片方向选择的描述,哪一项不正确?(D)

　　(A)如能明确断定测点是单向应力状态,则只需要沿应力方向贴一个工作片;

　　(B)对一个双向应力状态的点,当主方向已知时,必须用两个工作片,并沿两个主方 向粘贴;

　　(C)如果主方向无法预先判定,必须在该点上沿三个不同的方向贴三个工作片或贴三片600应变花;

　　(D)如果主方向大致知道,可沿主方向贴一个工作片。

　　13. 电液伺服液压加载系统是结构试验研究中的一种先进的加载设备,下列说法中错误的是(D)。

　　A.它的特点是能模拟试件所受的实际外力B.其工作原理是采用闭环控制

　　C.电液伺服阀是整个系统的心脏

　　D.在地震模拟振动台试验中主要将物理量应变作为控制参数来控制电液伺服系统和试验的进程

　　14.下列加载方法中, (A)属于静力加载。

　　A.重力加载法B.惯性力加载法 C.电磁加载法D.机械力加载法

　　15.结构试验前,对所使用的仪器进行标定的原因是测定仪器的(B)。

　　A.分辨率B.灵敏度和精确度 C.最小分度值D.量程

　　16.应变计的选用通常应注意以下几项主要技术指标,不正确的是(C)。

　　A.标距L:敏感栅的有效长度(mm) ,根据应变场大小和被测材料的匀质性考虑选择

　　B.宽度α:敏感栅的宽度(mm)

　　C电阻值R:一般应变仪均按2000设计,但60～6000应变计均可使用.当用非2000应变计时,测定值若超出误差规定应按仪器的说明进行修正

　　D.灵敏系数K:有的应变仪可在1. 80～2. 60范围内调节,适用各种不同K值应变计,有的只按2.00设计,当用K≠2.00的应变计时,测试结果应加修正

　　17.标距为200mm的手持应变仪,用千分表进行量测,若某次量测试件的读数为4小格,则测得的应变值为(A)。4/200/1000=2X 10-5

　　A. 2X 10-5 B.2X10-6 C.4X10-5 D.4X10-6

　　18.静载试验中采用千分表量测钢构件应变,测量标距为100mm,当千分表示值变动3格，钢材弹性模量为E=206×103N/mm2，则实际应力是(B)N/mm2

　　A 0.618 B 6.18 C 61.8 D 618
