(二)试验观测和测点布置
压杆与柱的试验一般观测各级荷载下的侧向位移值及变形曲线;控制截面或区域的应力变化规律以及裂缝开展情况。

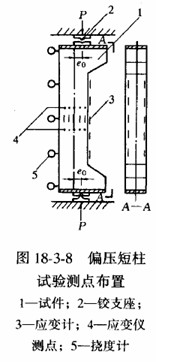

图18—3—8所示为偏心受压短柱试验时的测点布置。试件的侧向位移是由布置在受拉区边缘的百分表或挠度计进行量测，除了量测中点最大的侧移值外，可用侧向五点布置法量测侧移曲线。对于正位试验的长柱它的侧向位移可用经纬仪观测。
受压区边缘布置应变测点，可以单排布点于试件侧面的对称轴线上或在受压区截面的边缘两排对称布点。压杆中部沿压杆截面高度布置5～7个应变测点。受拉区钢筋应变同样可以用内部电测方法进行。
对于双肢柱试验，除了测量肢体各截面的应变外，尚需测量腹杆的应变，以确定各杆件的受力情况。其中应变测点在各截面上下成对布置，以便分析各截面上可能产生的弯矩。
