　　五、薄壳和网架结构试验

　　薄壳和网架是适用于大跨度建筑的空间结构。一般按结构实际尺寸用缩小1/5—1/20的模型作为试验对象，可将这种缩尺模型作为缩小了若干倍的实物结构直接计算，最后将试验结果和理论值直接比较。

　　(一)试件安装和加载方法

　　薄壳结构一般均有侧边构件，其支承方式可类似双向平板一样，可有四角支承或四边支承，这时结构支承可用固定铰、活动铰及滚轴等组成。

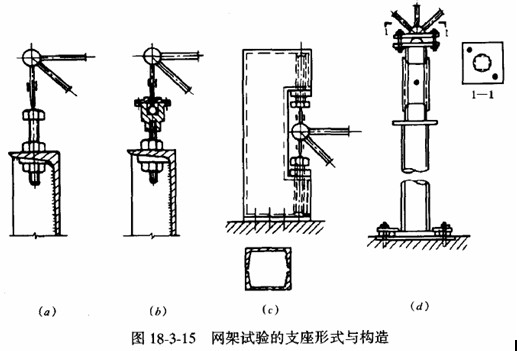

　　网架结构在试验中一般按实际结构支承点的个数将网架模型支承在刚性较大的型钢圈梁上。一般支座均为受压，采用螺栓做成高低可调节的支座，如图18—3—15(a)所示。由于网架平面体型的不同，在边界角点及其邻近的支座经常可能出现受拉现象，在工程试验中采用了钢球铰点支承形式如图18—3—15(b)，图18—3—15(c)所示锁形拉压两用支座，它可以适应于受压或受拉的受力状态。对于四立柱支承的方形双向正交网架模型试验中，采用了球面板做成的铰接支座(图18—3—15d)。

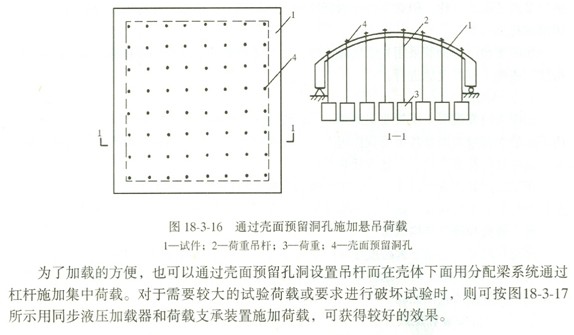

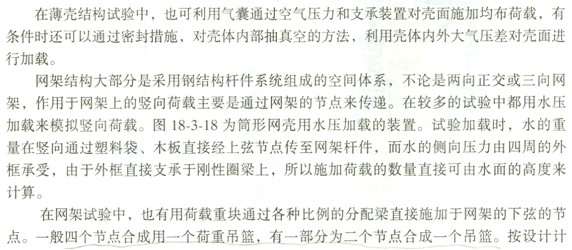

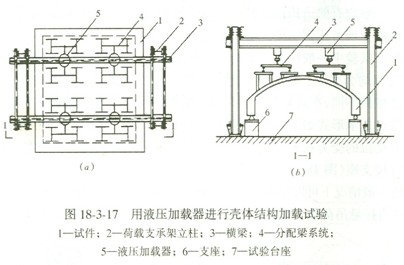

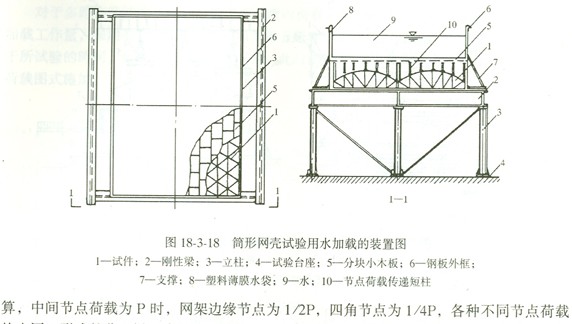

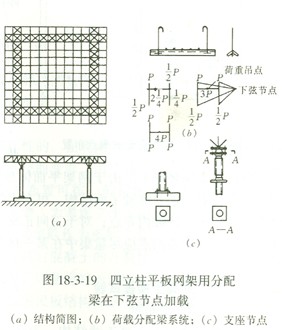

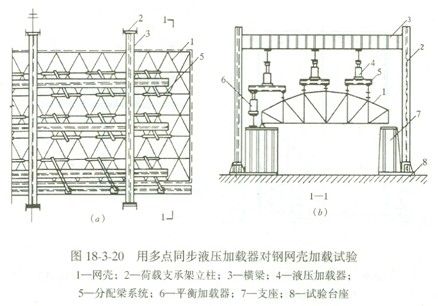

　　壳体结构一般情况下可以用重力直接加载，将荷载分垛铺设于壳体表面;也可以通过壳面预留的洞孔直接悬吊荷载(图18—3—16)并可在壳面上用分配梁系统施加多点集中荷载。
