(三)试验观测与测点布置
1.荷载—变形曲线主要采用电测位移计,通过X—Y函数记录仪记录整个试验荷载—变形曲线全过程。要求位移传感器保证精度要求外,尚要保证足够的量程,以满足构件进入非线性阶段量测大变形的要求。
2.对于梁或柱端位移的测定,主要是量测加载截面处的位移,并在控制位移加载阶段依此控制加载程序(图18—4—14)。
3.量测构件塑性铰区段曲率或转角的测点,对于梁一般可在距柱面hb/2(梁高)或hb处布点,对于柱子则可在距梁面hc/2(柱宽)处布置测点(图18—4—14)。
4.节点核心区剪切角可通过量测核心区对角线的位移量来计算确定(图18—4—14)。

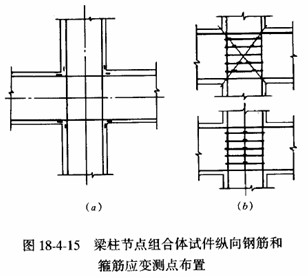

5.梁柱纵筋应力一般用电阻应变计量测。测点布置以梁柱相交处截面为主(图18—4—15(a))。在试验中为了测定塑性铰区段的长度或钢筋锚固应力,还可根据试验要求沿纵向钢筋布置更多的测点。对于预制装配节点,由于钢筋焊接等因素的影响,不能在梁柱交界处布置钢筋应变测点时,则可将测点位置适当外移。
6.核心区箍筋应力的测点可按核心区对角线方向布置,也可沿柱的轴线方向布点,则测得的是沿轴线方向垂直截面上的箍筋应力分布规律(图18—4—15)。
7.梁内纵筋通过核心区的滑移量△可以通过量测并比较靠近柱面处梁主筋上B点对于柱面混凝土C点之间的位移△l及B点相对于柱面处钢筋上A点之间的位移△2得到
△=△1一△2
测点布置时(图18—4—16)A点与C点应尽量接近。
8.裂缝开展情况的记录与描绘。
