结构工程师-结构非破损检测技术辅导(12)

　　(二)扁顶法

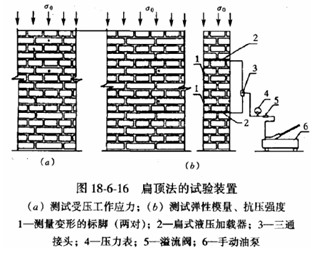

　　扁顶法的试验装置是由扁式液压加载器及液压加载系统组成(图18—6—16)。试验时在待测砌体部位按所取试件的高度在上下两端垂直于主应力方向沿水平灰缝将砂浆掏空，形成两个水平空槽，并将扁式加载器的液囊放入灰缝的空槽内。当扁式加载器进油时、液囊膨胀对砌体产生应力，随着压力的增加，试件受载增大，直到开裂破坏，由此求得槽间砌体的抗压强度。

　　槽间砌体抗压强度除以强度换算系数ξ2ij为标准砌体的抗压强度：

　　式中扁顶法的强度换算系数为

　　同样可按公式(18—6—7)计算测区砌体抗压强度平均值fmi。

　　扁顶法除了可直接测量砌体强度外，当在被试砌体部位布置应变测点进行应变量测时，尚可测量开槽释放应力、砌体的应力一应变曲线、砌体原始主应力值和弹性模量。

　　现场实测时，以上两种方法对于240mm墙体试件尺寸其宽度可与墙厚相等，高度为430mm(约7皮砖);对于370mm墙体，宽度为240mm，高度为490mm(约8皮砖)。

　　砌体原位轴心抗压强度测定法是结构在原始状态下进行检测，砌体不受扰动，所以它可以全面考虑砖材和砂浆变异及砌筑质量等对砌体抗压强度的影响，这对于结构改建、抗震修复加固、灾害事故分析以及对已建砌体结构的可靠性评定等尤为适用。此外，这种方法以局部破损应力作为砌体强度的推算依据，结果较为可靠。更由于它是一种半破损的试验方法，对砌体所造成的局部损伤易于修复。

　　采用原位轴压法或扁顶法检测砌体原位轴心抗压强度时应严格遵照《砌体工程现场检测技术标准》GB/T50315—2000的有关规定进行试验数据分析和强度推定。该《技术标准》还有原位单剪和原位单砖双剪两种方法，可直接测定工程现场的砌体抗剪强度，以及通过量测与砂浆强度有关物理参数间接推定砌体砂浆强度的推出法、回弹法和筒压法等六种间接测定方法。间接测定方法的不足之处是不能综合反映工程的材料质量和工程质量，使用时有一定的局限性，但其优点是测试工作较简单，对砌体工程无损伤或损伤较少。
