注册暖通工程师水路设计问题及解决方法

更新时间:2016-01-14 13:58:43 来源:|0 浏览0收藏0

暖通工程师报名、考试、查分时间 免费短信提醒

地区

获取验证 立即预约

请填写图片验证码后获取短信验证码

看不清楚,换张图片

免费获取短信验证码

摘要   【摘要】环球网校暖通工程师考试频道特地整理暖通工程师备考经验技巧,本文为注册暖通工程师水路设计问题及解决方法,希望能对各位备考暖通工程师考试有所帮助!  水路设计问题点汇总  问题点一:水管的坡

  【摘要】环球网校暖通工程师考试频道特地整理暖通工程师备考经验技巧,本文为注册暖通工程师水路设计问题及解决方法,希望能对各位备考暖通工程师考试有所帮助!

  水路设计问题点汇总

  问题点一:水管的坡度要合理

  1、水平支、干管,沿水流方向应保持不小于0.002的坡度;

  2、机组水盘的泄水支管坡度不宜小于0.01。

  3、因条件限制时,可无坡度敷设,但管内流速不得小于0.25m/s。

  问题点二:冷凝水干管的设计

  1、冷凝水应就近排放,一般排于卫生间地漏

  2、凝水干管的长度设计要考虑因坡降引起的高度,管两端高低落差距离不能大于吊顶高度

  问题点三:选择合适的管路阀件

  1、立管与水平管连接处装调节阀

  2、水管路的每个最高点设排气装置(当无坡度敷设时,在水平管水流的终点)

  3、立管最低处连接关断阀,便于维修立管

  4、水管的热力补偿可以利用弯头自然补偿,不足时也可加设膨胀补偿器

  问题点四:水管布置

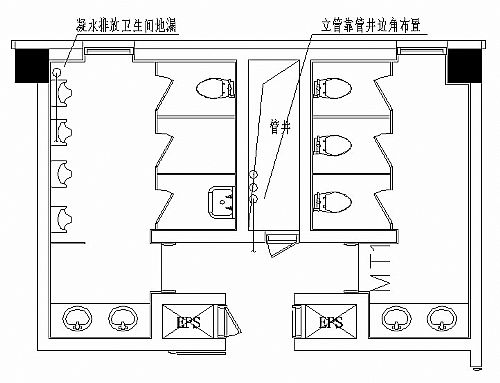

  1、立管在管道井内不宜乱放,宜靠墙靠角安放(见附图)

  2、管道在水平面内禁止穿越楼梯、剪力墙、配电室等

  问题点五:水管保温

  1、保温结构一般由保温层和保护层组成

  2、保温层厚度要根据热力计算确定,经验值可参考《民用建筑空调设计》P279

  3、保温材料可因地制宜,就近取材,应采用非燃或难燃材料,必须符合《建筑设计防火规范》。

  问题点六:水力计算

  1、空调水系统各并联环路压力损失差额,不应大于15%;

  2、水管路比摩阻宜控制在100-300Pa/m,

  问题点七:水系统补水

  1、空调水系统补水应经软化水处理,仅夏天供冷的系统可采用电子水处理仪;

  2、系统补水量取系统水容量的2%

  3、补水点宜设在循环水泵的吸入段
