暖通工程师末端设计常见问题及解决方法

更新时间:2016-01-14 14:00:23 来源:|0 浏览0收藏0

暖通工程师报名、考试、查分时间 免费短信提醒

地区

获取验证 立即预约

请填写图片验证码后获取短信验证码

看不清楚,换张图片

免费获取短信验证码

摘要 相关推荐:注册暖通工程师常见问题及解决方法汇总  末端设计中应注意的问题点:  1 接风管的风盘的风口设计,见附图。  1)第一个送风口与风盘的出风口的距离要适当;  2)带有两个出风口的风盘送风管要变

相关推荐:注册暖通工程师常见问题及解决方法汇总

  末端设计中应注意的问题点:

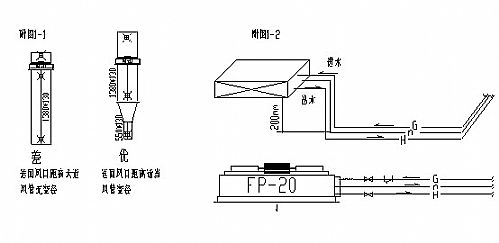

  1. 接风管的风盘的风口设计,见附图。

  1)第一个送风口与风盘的出风口的距离要适当;

  2)带有两个出风口的风盘送风管要变径;

  3)风盘的送风口与回风口距离要适当。(≤5米)

  2.风机盘管的进出水管路设计,见附图1-2。

  1)进出水管路为"上进下出";

  2)风盘与供回水干管的相对标高不小于200mm;

  3)进水管上依次接过滤器、闸阀、和软接;

  4)出水管上接软接、闸阀

  3.同型号风盘的出风口数量的确定

  同型号风盘的出风口数量可视空调区域的不同而定,见附图1-3。

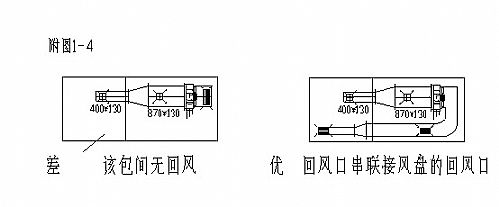

  4.两个小包间共用一个风盘的气流组织

  两个小包间共用一个风盘,每个包间可设一个出风口,两个包间的回风口可以通过串联接到风盘的回风口上,见附图1-4。

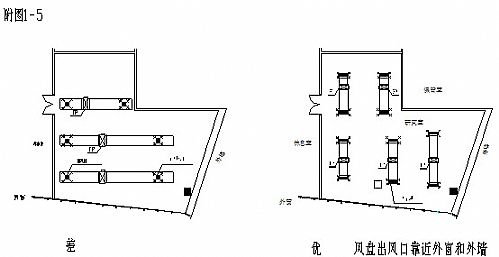

  5.靠近窗口的风盘布置:

  为抵挡室外冷负荷渗透,风机盘管应该尽量靠近外墙、外窗布置。见附图1-5

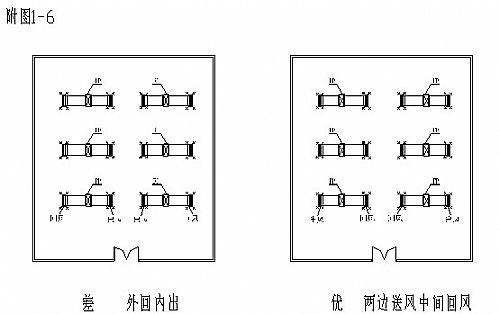

  6.大空间的风机盘管的布置:

  在大空间布置风机盘管时,宜以“中间回风,两边送风”的气流组织方式布置风盘,见附图1-6.

  7.嵌入机的布置

  嵌入机布置时离边墙的距离不得大于3米;

  诸如会议室、多功能厅等布置嵌入机时应该选用小冷量的多台机器,均匀布置。

  8.内机选型

  大空间可选用嵌入机,长方形办公室最好选用卡式机

  9.风口选型

  高空间不宜选用散流器送风(风不宜送达工作区),最好使用可调双层百叶送风口.

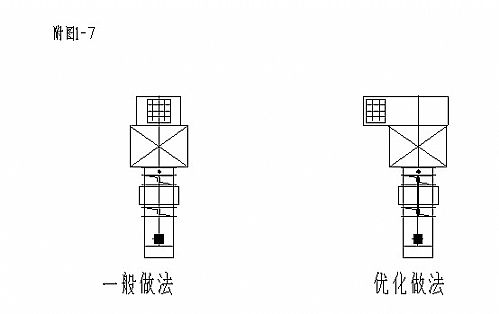

  10.回风箱的做法:

  空气处理机的回风设计:在回风处做比较大的回风箱,在回风箱一侧开回风口,该做法可调节气流,降低噪音),见附图1-7

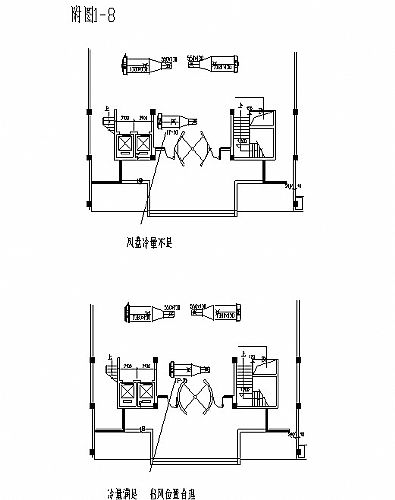

  11.根据房间功用和冷负荷设计合适的风盘。

  风盘选型要以设计负荷为依据,风盘布置要考虑空调房间的特点尽量布置美观。(见附图1-8)
