　　全水系统及其末端装置

　　供热时，水――热媒

　　供冷时，水――冷冻水或冷媒

　　1)概述

　　组成：冷(热)源，输送管道、供冷(热)设备(末端装置)

　　热水采暖系统：即供热的全水系统

　　全水空调系统： 以全水风机盘管系统多见，既可用于夏季供冷，又可用于冬季供热。若仅用于冬季供热，比热水采暖系统造价高。

　　2)全水系统的末端装置

　　散热器

　　暖风机

　　风机盘管

　　a)散热器

　　热工性能：传热系数

　　辐射散热器(以辐射为主，有对成分)

　　散热器种类 对流散热器(主要是对流)

　　柱型

　　铸铁散热器 翼型

　　新型钢制散热器

　　钢制散热器 光排管

　　铝合金散热器

　　塑料散热器

　　散热器的选择、布置：

　　从传热系数、工作压力、外形结构等方面选择。沿外墙或外窗布置

　　散热器的选择计算：

　　已知采暖设计热负荷Q，查列等型散热器的传热系数k，则接(式3-2)计算所需传热面积A。

　　散热器接管方式P37图3-6

　　b)暖风机

　　由通风机、电动机和空气换热器组成，室内使用。其余略讲。

　　C)风机盘管

　　风机盘管机组(Fan coil unit)简称“风机盘管”(FCU)

　　组成：通风机(带电动机)、盘管(换热器)

　　结构形式：立式、卧式、壁挂式、立柱式、卡式

　　安装方式：明装、暗装及半明装。

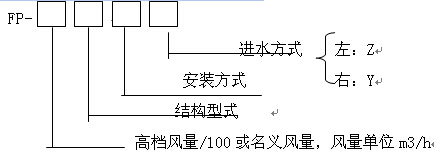

　　命名：《风机盘管机组》JBIT4283-91规定

　　基本数据：风量系列12种： 250～250m3/h

　　制冷量： 1.4～13.3kW

　　供热量： 2.1～19.95kW

　　噪声： 约40dB(A)

　　风侧阻力： 10～40Pa

　　风侧阻力： 200～400Pa

　　功率： 30～300W

　　出风静压： ≤60Pa

　　水压能力(最大工作压力)：1.0～2.1Mpa

　　此外，显热制冷量、水流量等。

　　名义工况及其性能：名义工况　P42

　　FCU选择：①型式。②按夏季冷负荷来选择，校核冬季。③对全热制冷量是和显热制冷量同时校核。④设计工况为非名义时应进行工况换算。⑤计算负荷应予以扩大后选型。
