公路工程造价师辅导资料：关键性的计量工作

　　关键性的计量工作主要如下： $lesson$

　　1、竣工测量;

　　2、土石分界线的测定和石方数量的最终确定;

　　3、原始地面线标高的测址;

　　4、隐蔽工程的计量;

　　进行关键性的计量工作时，尤其是变更工程计量，驻地监理处至少应派驻地副高监、计量、测量和其他相关的专业监理工程师同时参加，必要时驻地高监参加。

　　关键性计量规则

　　一、技术规范(下同)203.05.1(1)路基土石方数量(包括路基填挖、路堤外借土开挖、桥涵台背填土、软基回填土方、改河、改沟、改路等)按总量控制计量(每期计量支付文件要附路基填挖标高测量记录表和压实度检测表)。如发现有设计差错或有设计变更，承包人可以申请补充测量横断面图，报驻地监理处和工程科、总工室，并报原设计单位代表认可，按实另予增减计量。此外，废除路基范围内非适用材料引起的借土开挖(不含30cm厚表土层)、桥台反开槽挖土方、桥台锥(溜)坡填土不进入总量，另行计量统计，不能与路基土石方总量混淆。

　　二、203.05.(7)路基开挖石方计量。以承包人补测的土石分界线(用点划线表示)横断图并经监理处、工程科、总工室复测核准的实际石方数量计量，并按以下步骤操作：

　　第一步：剥离土层，岩石全部露面(溶槽、溶沟内的土所填充的体积视同石方体积);

　　第二步：及时补测土石分界线横断面图，孤立成堆的或不规则的大于1m3石方数量，不能用断面法测量的，可使用三维法测量或直接丈量，并办理《工程数量计算表》;

　　第三步：计量。按实际石方数量计量(路基开挖土方数量=路基土石挖方总量一石方总量)。

　　三、203.05.1(02)废除路基范围内非适用材料引起的借土开挖(不含30cm厚表土层)计量。

　　1、没有设计弃方的挖方路段出现有非适用材料，废除这些非适用材料引起的借土开挖，可以按实计量，并按以下步骤操作：

　　第一步：试验确认。承包人试验自检，并得到监理处独立试验检测确认为非适用材料;

　　第二步：申报施工技术方案(附造价估算，如果有单价变更，还必须附工程量清单修改证表);

　　第三步：补测非适用材料分界线横断面。开挖非适用材料之前，承包人会同监理处、工程科、总工室共同测绘断面分界线(分界线用虚线表示);非适用材料开挖完毕后，同样方式测绘断面分界线，并及时办理《工程数量计量表》;

　　第四步：申报工程变更;

　　第五步：计量。按照203-1-c细目增加计量。

　　2、有设计弃方的挖方路段，弃除非适用材料，承包人应做合理的施工组织，首先考虑将这些非适用材料作为设计弃方废掉，不需要增加路堤借土，由于承包人不合理施工而引起的路堤借土，不能增加计量;当废除非适用材料的实际数量大于设计弃方数量时，废除超过部分的非适用材料引起的路堤外借挖方可以增加计量，并按上述步骤操作。

　　四、203.05开挖软土(含淤泥)计量。仅计算填方路段坡脚线(包括50cm超填)以内面积，原地面30cm以下需开挖的部分，采用监理工程师认为合适的5m×5m方格网法或断面法，按实计量。并按以下步骤操作：

　　第一步：动力触探试验，测定挖除软土界线;

　　第二步：申报施工技术方案(同上);

　　第三步：测绘挖除软土前后的方格网平面图或横断面图，并及时办理《工程数量计算表》;

　　第四步：申报工程变更;

　　第五步：计量：按实际挖除软土(含淤泥)数量，采用203-1-c细目计量。挖除软土引起的路堤外借和填筑已包含在路基填土价格内，不再另行计量。

　　挖方路段的水塘清淤。用同样方法测量，按实际发生数量。采用203-1-c细目计量，但必须在土石方总量中扣减同体积的挖土方数量。

　　五、404.04桥梁基础(桩基除外)挖基土石方计量。按基础水平投影轮廓线以外加0.5米的垂直柱体计算，采用监理工程师认为合适的5m×5m方格网法或平均高程法，按实计量。

　　1、方格网法计量挖基土石方数量按以下步骤操作：

　　第一步：原地面标高测量。基坑开挖前，放样基坑及采用5m×5m方格网，测量方格网各“十”字角点的原地面标高，并绘制原地面方格网平面图。

　　第二步：土石分界面测量(无石方，可免)。剥离土层后，岩石全部露面(溶槽、溶沟内的土亦应全部挖除，并采用三维测量法直接丈量溶槽、溶沟内空隙体积)，采用同样的坐标复方格网，测量方格各“十”字角点的岩石顶面标高，并绘制岩石顶面方格网平面图。

　　第三步：基础底面标高测量(基底标高为设计标高，可免)。用同样的坐标恢复基底方格网，测量“十”字角点上的标高，并绘制基底方格网平面图。

　　第四步：计算基础土石方数量。挖基石方数量为土石分界面至基底范围的计算方量减去溶槽、溶沟空隙体积;挖基土石方数量为基础挖方总量减去石方数量，并及时办理《工程数量计算表》

　　2、平均高程法计量挖基土石方数量近按以下步骤操作：

　　第一步：原地面平均标高测量。基坑开挖前，放样基础水平投影轮廓转角点，并测量各转角点的标高，取各转角点标高的平均值作为基坑原地面标高;

　　第二步：土石分界面平均标高测量(无石方，可免)。剥离土层后，岩石全部露面(溶槽、溶沟内的土亦应全部挖除，并采用三维测量法直接丈量溶槽、溶沟内空隙体积)，同样方法测量保转角点的标高，取各转角点标高的平均值作为基坑底面标高;

　　第三步：基础底面平均标高的测量(基底标高为设计标高，可免)。同样方法测量基底各转角点的标高，取各转角点标高的平均值作为基坑底面标高;

　　第四步：计算基础土石方数量，与方格网法的第四步相同。

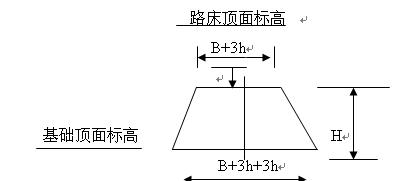

　　六、404.04.1，204.04.6桥台台身反开槽土方及其台背回填级配碎(砾)石的计量。长度范围为台背至土体间隙80cm，高度范围为路床顶面至基础顶面，横断面形式与路堤相同，图6-1所示，工程数量计算式如下：

　　台背回填级配碎(砾)石=0.4H(2B+3H+6H)桥强反开槽0.5LH(2B+3H+6H)式中：

　　B-路基宽度(m)

　　h-路面总厚度(m)

　　H-基础顶面至路床顶面的高差(m)

　　L-桥台顺路线方向的长度(m)

　　桥梁台背回填级配碎(砾)石按401-3-a细目计量(同时扣除同体积的土方数量);反开槽挖方按203-1-a细目计量。

　　七、404.04.(4)台背路基填筑及锥坡填土第204节内计量支付及204.04.6中的台背填碎石，是指回填级配碎(砾)石料，按上述(六)计算规则计量，台背回填土方按路基填方204-1计量，桥台锥坡和溜坡填土按细目号401-6计量。
