2013年招标师采购案例分析考前练习12

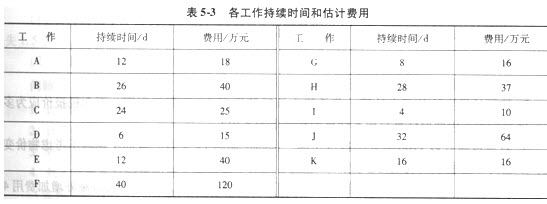

某施工单位编制的某工程网络图，如图5-1所示，网络进度计划原始方案各工作的持续时间和估计费用，见表5-3。

　　问题

　　1.根据图5-1，计算网络进度计划原始方案各工作的时间参数，确定网络进度计划原始方案的关键路线和计算工期。

　　2.若施工合同规定：工程工期93d，工期每提前一天奖励施工单位3万元，每延期一天对施工单位罚款5万元。计算按网络进度计划原始方案实施时的综合费用。

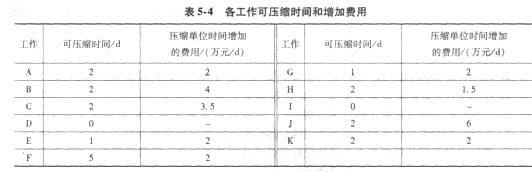

　　3.若该网络进度计划各工作的可压缩时问及压缩单位时间增加的费用，见表5-4。确定该网络进度计划的最低综合费用和相应的关键路线，并计算调整优化后的总工期(要求写出调整优化过程)

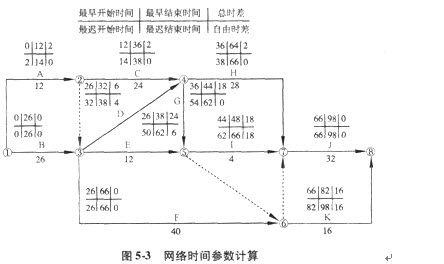

　　1.网络进度计划原始方案各工作的时间参数，如图5-3所示。

　　关键路线：①-③-⑥-⑦-⑧。(或关键工作为B、F、J;或在图中直接标出)工期：98d(或在图中标出)。

　　2.综合费用的计算。

　　原始方案估计费用：

　　(18+40+25+15+40+120+16+37+10+64+16)万元=401万元

　　延期罚款：5万元d×(98-93)d=25万元

　　综合费用：(401+25)万元=426万元

　　3.第一次调整优化：在关键线路上取压缩单位时间增加费用最低的F工作为对象压缩2d。

　　增加费用：2d×2万元形d=4万元

　　第二次调整优化：工作A、C、H、J与B、F、J同时成为关键工作，选择H工作和F工作为调整对象，各压缩2d。

　　增加费用：2d×(1.5+2)万元/d=7万元

　　第三次调整优化：工作A、C、H、J与B、F、J仍为关键工作，选择A工作和F工作为调整对象，各压缩1d。

　　增加费用：1d×(2+2)万元/d=4万元

　　优化后的关键线路：①-③-⑥-⑦-⑧(或关键工作为A、C、H、J)和①-②-④-⑦-⑧(或关键工作为B、F、J)。

　　工期：(98-2-2-1)d=93d

　　最低综合费用：(401+4+7+4)万元=416万元
