消防给水及消火栓系统技术规范：管道设计及选用

　　8.2 管道设计及选用

　　8.2.1 消防给水系统供水管道所采用的消防设施、管材和管件的工作压力不应小于消防给水系统的工作压力。

　　8.2.2 消防给水系统管网的工作压力应符合下列规定：

　　1.当水灭火系统直接由市政给水系统供水时，应根据市政给水管网的工作压力确定水灭火系统的工作压力，但当小于0.60MPa时，工作压力按0.60MPa计;

　　2.高位消防水池供水的常高压消防给水系统其工作压力为高位消防水池的供水压力;市政给水系统供水的常高压消防给水系统其工作压力为市政给水管网的供水压力;

　　3.屋顶消防水箱稳压的临时高压消防给水系统其工作压力为消防水泵的搅动压力+水泵吸水口净压;稳压泵稳压的稳高压消防给水系统其工作压力为消防水泵的搅动压力+水泵吸水口净压+0.07MPa。

　　8.2.3 消防给水系统埋地时应采用球墨铸铁管、钢丝网PE塑料管和加强防腐的钢管等管材;室内架空管道应采用热浸镀锌钢管，有特殊美观和腐蚀性要求时可采用铜管、不锈钢管等。

　　8.2.4消防给水系统工作压力不大于1.2MPa时，埋地管道部分宜采用球墨铸铁或钢丝网PE塑料管给水管道，但当系统工作压力大于1.2MPa时，宜采用无缝钢管。公称直径DN≤250mm的沟槽式管接头的最大工作压力不应大于2.5MPa，公称直径DN≥300mm的沟槽式管接头的最大工作压力不应大于1.6MPa。

　　8.2.5 消防给水系统埋地管道的埋深应符合下列规定。

　　1.管道的埋深应考虑地面、埋深荷载和冰冻线对消防给水管道的影响;

　　2.管道最小埋深不应小于0.8m;

　　3.在机动车道下时最小埋深不应小于0.9m;

　　4.在寒冷地区管道的埋深最小应在冰冻线以下0.3m;

　　5.寒冷地区室外阀门井应设置防冻措施。

　　8.2.6 钢丝网PE塑料管作为埋地消防给水管道时，应符合下列规定：

　　1.消防给水管道用钢丝网PE聚乙烯管道的PE原材料应是不低于PE80;

　　2.钢丝网PE塑料管道的最小强度不应低于8MPa;

　　3.连接管件与管材生产厂家应配套，连接方式可靠;

　　4.管材耐静压强度应符合表8.2.6-1和表8.2.6-2的规定。80℃静液压强度165h，试验只考虑脆性破坏;在要求的时间(165h)内发生韧性破坏时，则应按表8.2.6-2选择较低的破坏应力和相应的最小破坏时间重新试验。

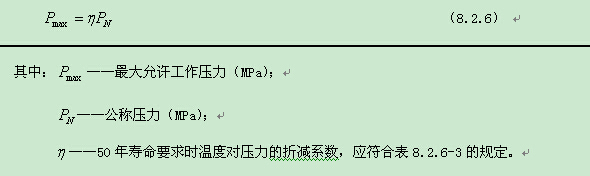

　　5. 钢丝网PE塑料管道水温在20℃以上时，管材最大允许工作压力应按(8.2.6)公式进行计算：

　　6.钢丝网PE塑料管不宜穿越建筑物、构筑物基础，当必须穿越时，应采取护套管等保护措施;

　　7.钢丝网PE塑料管道管顶最小覆土深度，在人行道下不宜小于0.80m，在轻型车行道下不应小于1.0m;在重型汽车道路或铁路、高速公路下应设置保护套管，套管与钢丝网PE塑料管的净距不应小于100mm;

　　8.钢丝网PE塑料管道与热力管道间的距离，应在保证聚乙烯管道表面温度不超过40℃的条件下计算确定，但最小净距不得小于1.5m;

　　9.管道的合拢时间应选择在温度合适的时间，一般宜经过1个夜晚后的第二天早上10点以前;

　　10.钢丝网PE塑料管道的结构计算和水锤复核计算应满足标准《》CJJ101的有关规定。

　　8.2.7 室内架空管道当系统工作压力小于等于1.2MPa时，可采用热浸锌镀锌焊接普通钢管;当系统工作压力大于1.2MPa时，应采用热浸镀锌焊接加厚钢管或无缝钢管。

　　8.2.8 室内架空管道的连接宜采用沟槽连接件(卡箍)、螺纹、法兰和焊接等方式。当管径DN≤80mm时，应采用螺纹和沟槽连接件连接，当管径DN>80mm时，应采用卡箍连接、法兰连接。当安装空间较少时应采用沟槽连接件连接。
