　　10 水力计算

　　10.1 消防给水系统流量和水力计算

　　10.1.1消防给水系统的额定设计流量应是其所服务的各消防对象同时使用各种水灭火系统的消防用水量之和的最大值，应按公式(10.1.1)计算。

（10.1.1）

其中： ――消防给水系统额定设计用水量，L/s；

――第i个消防给水系统的设计流量；L/s；

n――消防给水系统所服务的消防设施的数量。

　　10.1.2 消防给水系统的额定压力应满足其所服务的各种消防对象最不利点水灭火设施的最大压力。

　　10.1.3 消防给水管道水力计算应采用海曾―威廉公式(10.1.3)进行计算。

（10.1.3）

其中：i――水力坡度，单位管道的损失，MPa/m；

C――海曾―威廉系数，球墨铸铁管C=100，内衬水泥球墨铸铁管C=140，黑铁管C=100~120，塑料管C=150；

――管道内径，mm；

――管段的设计消防用水量，L/s。

表10.2.6 各种管件和阀门的当量长度（m）

管件名称	管件直径DN（mm）
管件名称	25	32	40	50	70	80	100	125	150	200	250	300
45B弯头	0.3	0.3	0.6	0.6	0.9	0.9	1.2	1.5	2.1	2.7	3.3	4.0
90B弯头	0.6	0.9	1.2	1.5	1.8	2.1	3.1	3.7	4.3	5.5	5.5	8.2
三通四通	1.5	1.8	2.4	3.1	3.7	4.6	6.1	7.6	9.2	10.7	15.3	18.3
碟阀				1.8	2.1	3.1	3.7	2.7	3.1	3.7	5.8	6.4
闸阀				0.3	0.3	0.3	0.6	0.6	0.9	1.2	1.5	1.8
止回阀	1.5	2.1	2.7	3.4	4.3	4.9	6.7	8.3	9.8	13.7	16.8	19.8
异径弯头	32	40	50	70	80	100	125	150	200
	25	32	40	50	70	80	100	125	150
	0.2	0.3	0.3	0.5	0.6	0.8	1.1	1.3	1.6
U型过滤器	12.3	15.4	18.5	24.5	30.8	36.8	49	61.2	73.5	98	122.5
Y型过滤器	11.2	14	16.8	22.4	28	33.6	46.2	57.4	68.6	91	113.4
注：1.当异径接头的出口直径不变而入口直径提高I级时，其当量长度应增大0.5倍；提高2级或2级以上时，其当量长度应增加1.0倍。

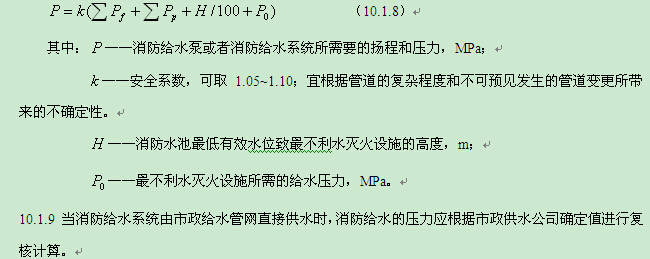

　　10.1.8 消防给水泵或者消防给水系统所需要的扬程和压力按照公式(10.1.8)计算。
