建筑物理与建筑设备辅导：建筑热工与节能18

　　第五节 外围护结构的蒸汽渗透和冷凝

　　一、围护结构的蒸汽渗透

　　(―)蒸汽渗透

　　当材料内部存在水蒸气分压力差时，以气态扩散方式进行的水分迁移称为蒸汽渗透。

　　如果外围护结构的两侧存在水蒸气分压力差，水蒸气就会从压力高的一侧通过围护结 构向压力低的一侧渗透。

　　(二)蒸汽渗透强度

　　热渗透强度：在单位时间内通过单位截面积的蒸汽量，单位为g/(m2.h)

　　在稳定传湿条件下，通过围护结构的蒸汽渗透强度为：

　　W=(Pi-Pe)/H0 {14--46)

　　式中 Ho--围护结构的总蒸汽渗透阻，m2.h.Pa/g;

　　Pi、Pe --室内、外空气的水蒸气分压力，Pa。

　　(三)围护结构的总蒸汽渗透阻和材料层的蒸汽渗透阻

　　围护结构的总蒸汽渗透阻为各材料层的蒸汽渗透阻之和：

　　H0= d/μ (14-47)

　　材料层的蒸汽渗透阻H为：

　　H=d/μ (14-48)

　　卢

　　式中 H0=d/μ--材料的蒸汽渗透系数，g/(m.h.Pa);

　　d--材料层的厚度，m;

　　n――材料的层数。

　　材料的蒸汽渗透系数表明材料的透汽能力，与材料的密实度有关，常见建筑材料的蒸汽渗透系数可查《民用建筑热工设计规范)得知。

　　(四)多层平壁材料层内水蒸气分压力的分布

　　在稳定传湿条件下，多层平壁材料层内水蒸气分压力的分布与稳定传热时材料层内的温度分布雷同，即同一材料层内，水蒸气分压力分布为直线;在多层材料构成的平壁内，水蒸气分压力分布是一条折线。

　　二、外围护结构内部冷凝的检验

　　外侧有卷材或其他密闭防水层的平屋顶结构，以及保温层外侧有密实保护层的多层墙体结构，当内侧结构层为加气混凝土和砖等多孔材料时，应进行内部冷凝受潮验算。

　　(一)判别依据

　　只要围护结构内部某处的水蒸气分压力P大于该处温度对应的饱和蒸汽压Ps，该处就会出现冷凝。

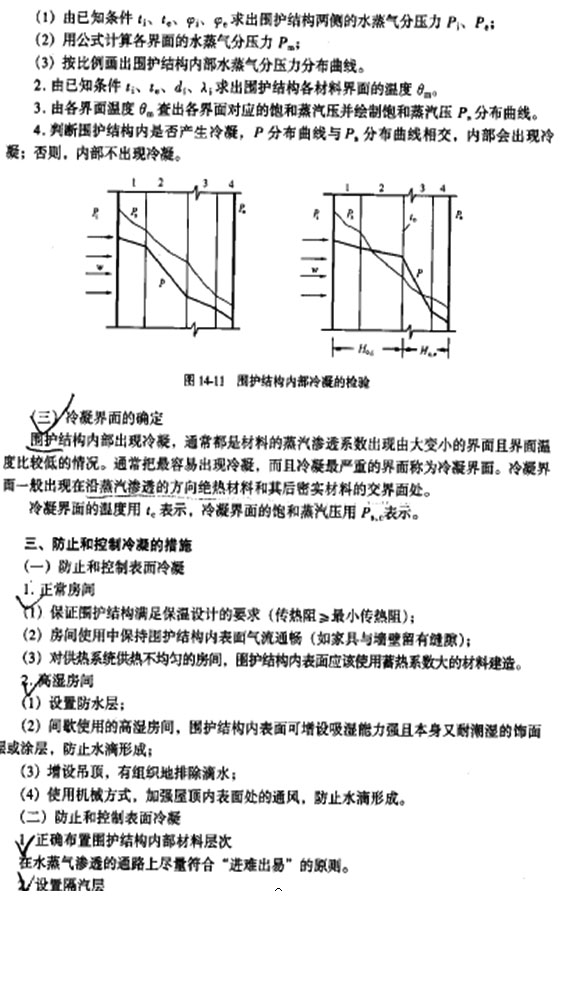

　　(二)判别步骤

　　1.计算围护结构内部水蒸气分压力并绘制水蒸气分压力户分布曲

　　(1)设置隔汽层的条件

　　必须同时满足以下两个条件时才需要设置隔汽层。

　　条件1：围护结构内部产生冷凝;

　　条件2：由冷凝引起的保温材料重量湿度增量超过保温材料重量湿度的允许增量。

　　(2)隔汽层的位置

　　隔汽层的位置应布置在蒸汽流人的一侧。对采暖房间，应布置在保温层的内侧;对冷库建筑应布置在隔热层的外侧。

　　3，设置通风间层或泄气沟道

　　-在保温层外设置通风间层或泄气沟道，可将渗透的水蒸气借助流动的空气及时排除，并且对保温层有风干作用。

　　4，冷侧设置密闭空气层

　　在保温层外侧设置密闭空气层，可使处于较高温度侧的保温层经常干燥。
