一级建筑师考试建筑结构辅导讲义2

I――截面惯性矩；

S――计算点以上截面对中和轴的面积矩。

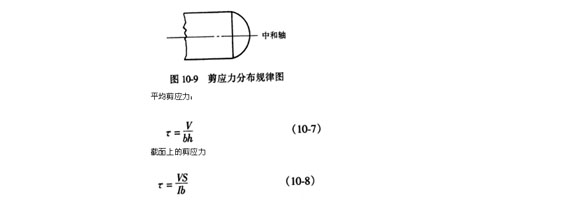

a．剪应力在梁高方向的分布是中和轴处最大，以近抛物线的形状分布，在截面边沿处剪应力为零。

b．沿梁长度方向，支座处剪力最大，剪应力也最大。

c．截面的抗剪主要靠腹板(即梁的截面中部)。

(4)受弯构件的变形

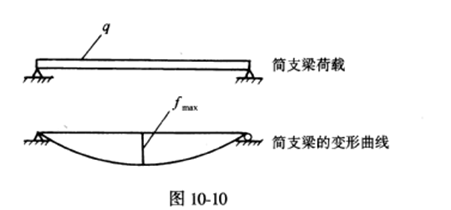

受弯构件在荷载作用下要产生弯曲，于是将产生弯曲变形，使梁产生挠度。

1)梁的挠度跨中最大。

2)挠度的大小与正弯矩成正比。

3)跨度相同、荷载相同时，简支梁的挠度比连续梁、二端固定或一端固定一端简支的梁要大。

4)挠度的大小与梁的EI成反比。

 (5)受弯构件的设计要点

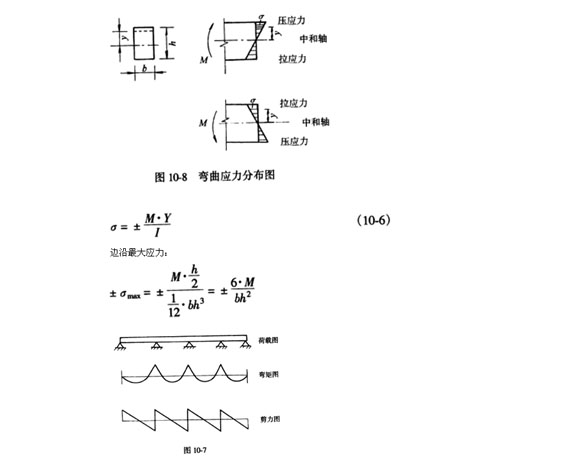

1)要满足弯曲应力不超过材料的强度设计值。即最大弯矩处的最大弯曲应力必须小于强度设计值。

2)梁内最大剪力的断面平均剪应力不超过材料抗剪的设计值。

  3)梁的最大挠度值不得超过规范规定的数值。

  (四)几种基本构件的比较

 上述几种基本构件的合理应用，就能取得合理的结构设计。

  1．轴心受拉构件是受力最好的构件

  (1)最能充分发挥材料性能。因在外力作用下，沿构件全长及截面的内力及应力都是均匀分布。

 (2)在承受相同的荷载下，与受压和受弯构件相比所需的断面最小。

 (3)只有具有最多数量的轴拉构件和较少轴压和受弯构件组成的结构体系才是最省材料和经济合理的体系。

2．轴压构件

承载力受稳定的影响，故应避免长杆受压，设计时要特别注意侧向稳定。

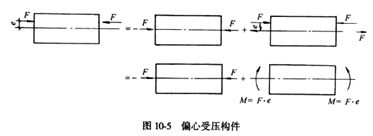

3．偏心受压构件

在相同截面下，因受偏心弯矩的影响，其承载力将随偏心距的加大而大为减小。而且也要考虑侧向稳定的影响。

4．受弯构件

 (1)构件内的内力不均匀分布，因此不能充分发挥材料的作用。

 (2)还存在变形能否满足要求的问题，有时虽已满足强度要求，变形不能满足时，则应按变形要求增大构件断面尺寸。
