建筑结构辅导讲义：单层厂房的结构体系5

13．当厂房内设有≥3.0t锻锤或类似的振动设备时，应在设有锻锤的跨间及其以锻锤为中心的30m范围的屋架间，在设有一般垂直支撑的竖直平面内，每隔一个屋架间距增设一道垂直支撑。

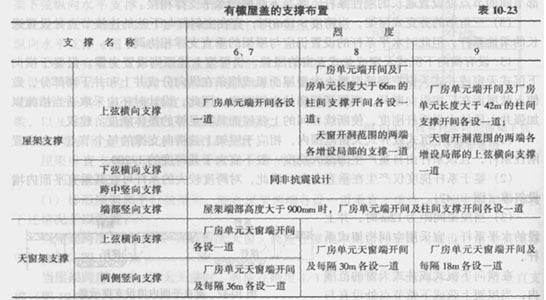

    14．一般情况，无檩屋盖体系的厂房，应在未设置垂直支撑的屋架间，相应于垂直支撑平面的屋架之上弦和下弦节点处设置通长的水平系杆。对于有檩屋盖体系，屋架上弦的水平系杆一般可用檩条代替，此时仅在相应的屋架下弦节点处设置通长的水平系杆(图10-36～图10-38)。

    当屋架跨度>30m且又设有天窗之无檩屋盖体系的厂房，尚应在上弦屋脊节点处，增设一道水平系杆。

    凡设在屋架端部主要支承节点处和屋架上弦屋脊节点处的通长水平系杆，均应采用刚性系杆(压杆)，其余均采用柔性系杆(拉杆)(图10-36-图10-38)。但当屋架横向支撑设在厂房两端或温度伸缩缝区段两端的第二个屋架间时，则在第一个屋架间的所有系杆也应采用刚性系杆(图10-38)。当屋架端部主要支承节点处有托架弦杆或设有钢筋混凝土圈梁或连系梁时，可以此代替刚性系杆。

    此外，符合下列情况的屋架，其下弦水平系杆，尚应按以下要求设置：

  (1)有弯折下弦的屋架，宜在下弦弯折处设置通长的柔性系杆，并与下弦横向水平支  撑相接。

    (2)与柱刚接且未设下弦纵向水平支撑的屋架，当下弦端部节间受压时，应在下弦端部节间的节点处设置通长的刚性系杆，并与下弦横向水平支撑相接。

    (3)三角形的芬克式屋架，当跨度>18m时，宜在主斜杆与下弦的连接节点处设置通  长的柔性系杆，但此时水平系杆的设置仍应与屋架的垂直支撑相协调。

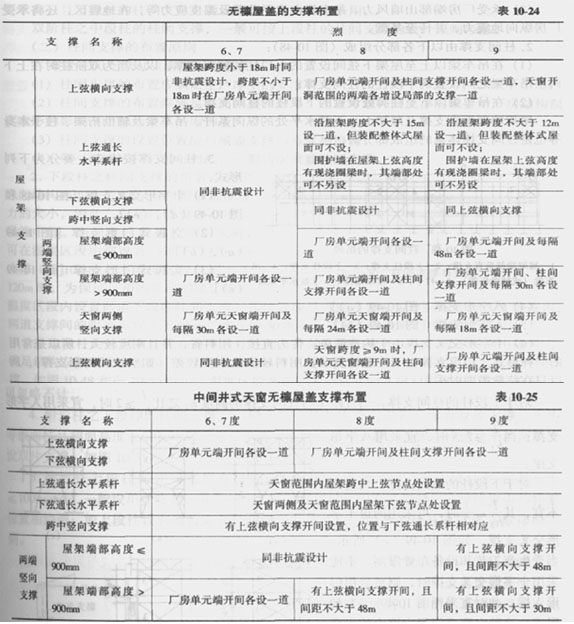

    15．设有横向下沉式天窗或井式天窗的屋盖，仍可按上述原则设置支撑。但鉴于横向下沉式天窗或井式天窗把钢筋混凝土大型屋面板或檩条在纵向分成井上和井下两部分，致使上弦屋面在厂房纵向断开，削弱了厂房的空间刚度。因此，设计时还应采取适当措施以  加强井上段的水平系杆刚度，使断续相间的上弦屋面具有足够的整体刚度。建议：

    (1)在横向下沉式或井式天窗范围内，相应于屋架上弦横向支撑的每个节点均宜设置刚性系杆，且该系杆由白重产生的最大挠度一般不宜大于其跨度的1／200。

    (2)鉴于系杆挠度仅产生在垂直方向，因此，对跨度较大的系杆可在其垂直平面内增设斜撑。
